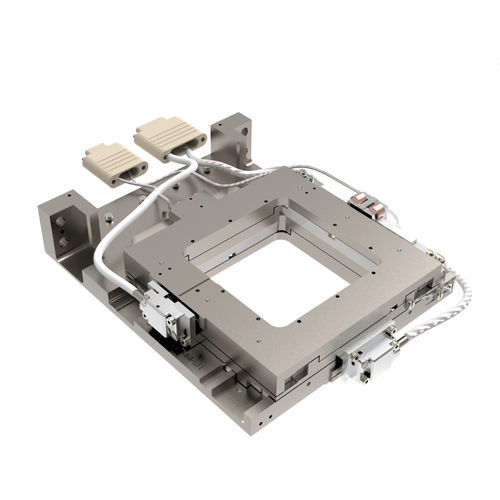

Linearer Positioniertisch KDT120piezoelektrisch2-AchsPräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Ausrichtung
- linear
- Typ
- piezoelektrisch
- Achszahl
- 2-Achs
- Weitere Eigenschaften
- Präzision, Aluminium, Industrie, vakuumkompatibel, für Wafer-Handling, Kreuzrollen
- Hub
Min: 1 mm
(0,039 in)Max: 24 mm
(0,945 in)- Geschwindigkeit
Min: 1 mm/s
Max: 5 mm/s
- Wiederholbarkeit
Min: 0,03 µm
Max: 5 µm
- Ladung
Min: 0,5 kg
(1,1 lb)Max: 4,5 kg
(9,92 lb)
Beschreibung
KDT120-20
Hochauflösender XY-Tisch
Anwendung: Vakuum-XY-Tisch
Vorteil: schnell und hochauflösend
Merkmale: Parameter für Gieren und Nicken dreimal besser als die Variante mit Blende
- Vakuum: alle Bereiche HV / UHV / EUV bis zu 10E-11 mbar
- Schmierung: flüssig bis zu 10E-8 / trocken bis zu 10E-11 mbar
- Magnetismus: magnetisch / schwach magnetisch / magnetfrei
- Max. Ausheiztemperatur: 120°C
Optionen:
- Mit und ohne Blende
- Erhältlich als magnetische, niedermagnetische und magnetfreie Version
- Verschiedene Motorvarianten: Nanomotion oder Piezomotor
- Kombinierbar mit XYZ-Positioniersystem (z.B. MT105)
- Kombinierbar mit Drehtischen (z.B. DT105) für rotierende Anwendungen
- Optional mit Steuerung FMC400/450
Technische Daten:
- Verfahrweg: 24 mm
- Wiederholgenauigkeit: -
± 0,03 µm (unidirektional) -
± 0,05 µm (bidirektional)
- Last: → 5 N / ↑ 45 N
- Max. Geschwindigkeit: - 5 mm/s
- Motor: Piezo-Motor
- Lager: Kreuzrollenlager aus Edelstahl, Hybrid, optional Vollkeramik
- Feedback: Lineare Skala
- Auflösung des Messsystems: 0,005 µm - 0,1µm
