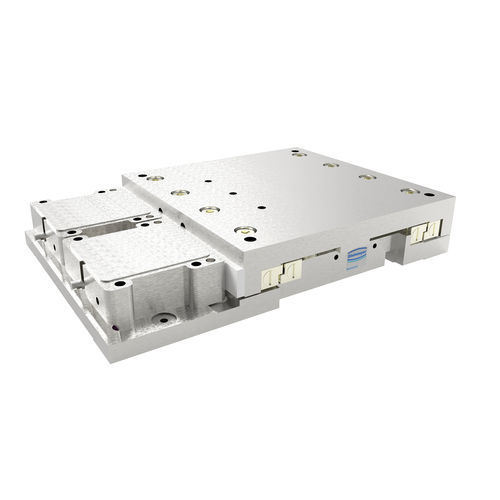

Linearer Positioniertisch MT105piezoelektrisch1-AchsPräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Ausrichtung
- linear
- Typ
- piezoelektrisch
- Achszahl
- 1-Achs
- Weitere Eigenschaften
- Präzision, Aluminium, Industrie, Miniatur, vakuumkompatibel, für Wafer-Handling, Kreuzrollen
- Hub
Max: 100 mm
(3,937 in)Min: 1 mm
(0,039 in)- Geschwindigkeit
Max: 100 mm/s
Min: 1 mm/s
- Wiederholbarkeit
Max: 5 µm
Min: 0,2 µm
- Ladung
Max: 5,5 kg
(12,13 lb)Min: 0,4 kg
(0,88 lb)
Beschreibung
MT105
Anwendung: Mehrzweck-Mikrotisch
Vorteil: für hochauflösendes Scannen
Merkmale: Positionierung mit sehr hoher Auflösung
- Vakuum: alle Druckbereiche HV /UHV bis zu 10E-11 mbar
- Schmierung: Flüssigkeit bis 10E-8mbar / Trockenschmierung bis 10E-11mbar
- Magnetismus: magnetisch / schwach magnetisch / magnetfrei
- Max. Ausheiztemperatur: 120°C
Optionen:
- Erhältlich als magnetische, niedermagnetische und magnetfreie Version
- Mit bis zu 2 verschiedenen Motoren für die Bewegung von hohen Lasten
- Kombinierbar mit dem XYZ-Positioniersystem
- Ausführung für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage)
- Optional mit Steuerung FMC400/450
Technische Daten:
- Verfahrweg: 100 mm
- Wiederholgenauigkeit: -
± 0,4 µm (unidirektional)
± 0,5 µm (bidirektional)
- Last: → 4 N / ↑ 55 N
- Max. Geschwindigkeit: 100 mm/s
- Motor: Piezo-Motor
- Führung: Kreuzrollenlager
- Feedback: Lineare Skala
- Auflösung Messsystem: 0,005 µm - 1 µm
