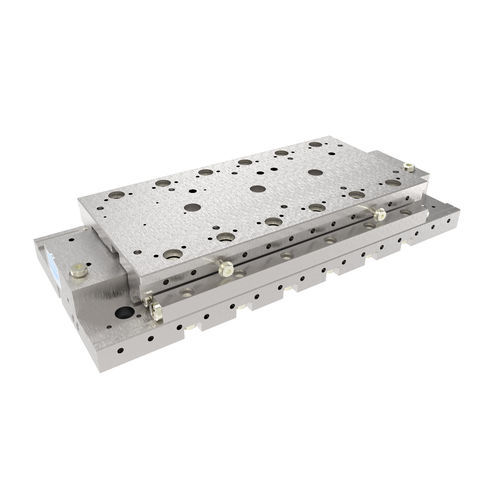

Linearer Positioniertisch LA92mit Linearmotor1-AchsPräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Ausrichtung
- linear
- Typ
- mit Linearmotor
- Achszahl
- 1-Achs
- Weitere Eigenschaften
- Präzision, Aluminium, für Mikroskope, Industrie, vakuumkompatibel, automatisch, für Wafer-Handling, Kreuzrollen
- Hub
Max: 40 mm
(1,575 in)Min: 1 mm
(0,039 in)- Geschwindigkeit
Max: 200 mm/s
Min: 1 mm/s
- Wiederholbarkeit
Max: 5 µm
Min: 0,3 µm
- Ladung
Max: 1,9 kg
(4,19 lb)Min: 0,9 kg
(1,98 lb)
Beschreibung
LA92
Hochgeschwindigkeits-UHV-Linearachse
Anwendung: Hochauflösende und schnelle Scananwendungen
Nutzen: Schnelle Positionierung im UHV, auch vertikal
Merkmale: Hervorragende Auflösung, sehr schlank, mit internem Motor
- Vakuum: alle Bereiche HV / UHV bis zu 10E-11 mbar
- Magnetismus: magnetisch | niedermagnetisch | magnetfrei
- Schmierung: flüssig bis zu 10E-8 / trocken bis zu 10E-11 mbar
- Max. Ausheiztemperatur: 120°C
Optionen:
- Materialauswahl und Vakuumschmierung angepasst an die Anwendung
- Kombinierbar mit einem XYZ-Transfersystem (z.B. LA90, LA95, LA170)
- Individuelle Anpassung an die Einbausituation in der Kammer
- Optional mit Motion Controller FMC400/450
Technische Daten
- Verfahrweg: 40 mm
- Wiederholgenauigkeit:
± 0,3 µm (unidirektional)
± 0,4 µm (bidirektional)
- Last: → 19 N / ↑ 9 N
- Max. Geschwindigkeit: 200 mm/s
- Motor: Nanomotion
- Führung: Kreuzrollenlager aus Edelstahl, Hybrid, optional Vollkeramik
- Feedback: Linearmesssystem
- Auflösung des Messsystems: 0,005 µm - 0,1 µm
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Steinmeyer Holding GmbH anzeigenWeitere Produkte von Steinmeyer Holding GmbH
Reinraum-, Vakuum- und Strahlungskompatible Positioniersysteme: Lineartische, Hubtische, XY-Tische, Rotationstische
