XYZ-Positioniersystem 782300:150.26

linearmit Linearmotormit Servoantrieb

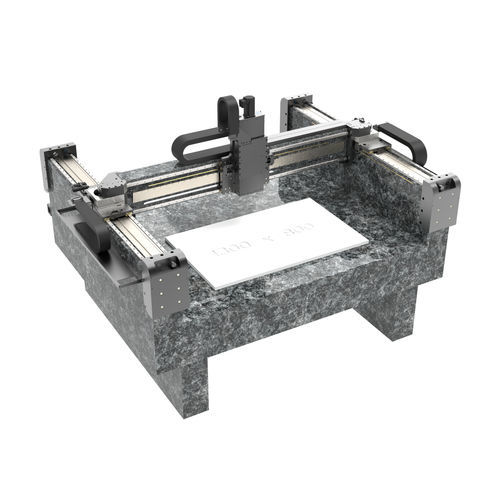

XYZ Gantry für hochdynamische Laser-Anwendungen Kundenspezifisch anpassbar • Ideal für hochpräzise und dynamische Anwendungen z.B. Laserfügen, Lasermikroapplikationen in der Medizintechnik • Sehr große Verfahrwege von 800 x 1300 x 200 mm • Zuverlässige und gleichbleibende Qualität durch eine hochpräzise Positionierung mit einer Wiederholgenauigkeit bis zu 0.8 µm Dieses Gantry ermöglicht hochdynamische Bewegungen über eine Fläche von 1300 x 800 mm. Der kundenspezifische Bearbeitungskopf bzw. Sensor an Z-Achse bewegt sich schnell, gleichmäßig über die Träger auf dem Granit. Die Profilschienenführungen sind direkt auf dem Granit befestigt, um optimale Ablaufeigenschaften für enorm wiederholbare Ergebnisse im Submikrometerbereich zu erreichen. Durch den Gantry-Aufbau ist eine Integration in Taktstraßen und das Anreihen mehrere solcher Portale einfach realisierbar. Spezifikationen: - Standard System: LA250 - (XY) / PLT165 (Z) - Hub: 800 x 1300 x 200 mm - Wiederholgenauigkeit: 0.7 – ±1 µm - Geschwindigkeit: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Max. Last: 150 N (Z) - Antrieb: Linearmotor (eisenbehaftet), Profilschiene (XY) | Kugelgewindetrieb, AC-Servo (Z) - Feedback: Linearmesssystem - Motion Controller: FMC-250/280, FMC-400/450, ACS, SPS-Integration Kundenspezifische Optionen: - Anreihbare Systemausführung - Anpassung der Verfahrwege, Längenkombination, Verkabelung und Steuerung - Grundplatte aus Granit oder Aluminium - Sonderkonfiguration für Biotechnologie, Medizintechnik, Pharma, Halbleiter - Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) - Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
