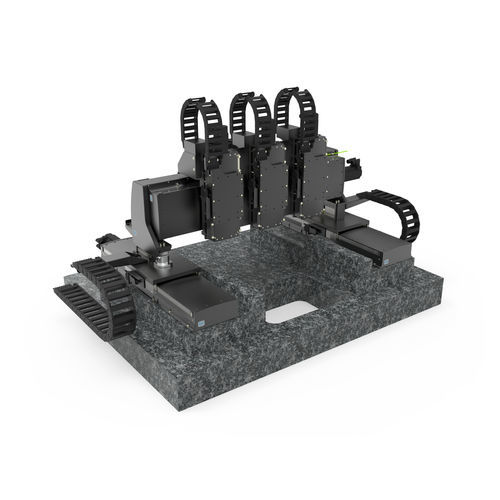

XYZ-Positioniersystem 782300:171.26

linearmit LinearmotorProfilschienen

XYZ Mehrachs-Gantry-System Kundenspezifisch anpassbar • Ideal für die integrierte Inline-Qualitätskontrolle, Hochgeschwindigkeits-Pick-and-Place-Aufgaben und kombinierte Anwendungen • Drei frei konfigurierbare Achsen an der Traverse für individuelle sämtliche Überkopfanwendungen • Hoher Durchsatz durch Verfahrwege von 500 x 700 x 100 mm, erweiterbar auf 1000 mm • Extrem hohe Wiederholgenauigkeiten bis 0.4 µm • Entkopplungen zwischen den Gantryachsen und der Traverse für eine einfache Regelbarkeit über Motorencoder und Vermeidung von Überbestimmung Dieses vielfältig adaptierbare Gantry für die Überkopfbearbeitung ist in Achsenanzahl, Baugröße und Antrieb aus den Standardachsen der PLT-Reihe frei konfigurierbar. An verstärkte Traverse lassen sich drei und mehr kundenspezifische Bearbeitungsköpfe, Kameras, Sensoren, usw. adaptieren. Spezifikationen: - Hub: 500 x 700 x 100 mm - Wiederholgenauigkeit: 0.4 – ± 0.5 µm - Geschwindigkeit: 790 - 1580 mm (X) / 1000-2000 mm (Y) / 470 - 940 mm (Z) - Max. Last: 1010 N (XY)/ 260 N (Z) - Antrieb: Linearmotor (eisenbehaftet), Profilschiene (XYZ) - Feedback: Linearmesssystem - Motion Controller: FMC-250/280, FMC-400/450, ACS, SPS-Integration Kundenspezifische Optionen: - Ausbau mit weiteren Z-Achsen für die Integration weiterer Bearbeitungsköpfe, Kameras oder Sensoren - Anpassung der Verfahrwege für die Produktionsfläche - Sicherheitsumhausung - Grundplatte aus Granit, Aluminium oder weiteren Materialien - Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) - Integration in die kundenspezifische Gesamtanwendung - Busfähiger voll interpolierender Industriecontroller zur Einbindung in nahezu jede Automatisierungsumgebung
