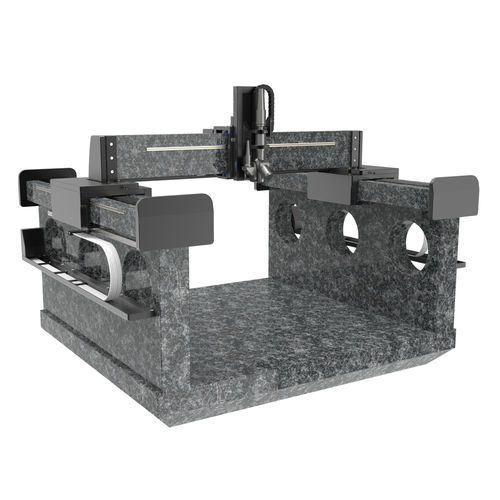

XYZ-Positioniersystem 782350:003.26

linearKugelgewindespindelmit DC-Motor

XYZ Gantry zur Inspektion großer Teile Kundenspezifisch anpassbar • Ideal für hochpräzise Inspektion großer Teile bis 450 x 1000 x 1000 mm • Auflösungen im Nanometerbereich durch die außerordentlich hohe Steifigkeit • Individuelle Anpassung an das kundenspezifische Mikroskop, Kamera bzw. Sensor • Enorm hoher Durchsatz bei Geschwindigkeiten bis 2420 mm/s • Wartungsarmer und flexibler 24/7 Betrieb mit Luftlager unter variablen Parametern Dieses XYZ Positioniersystem eignet sich für hochpräzise Vermessungen von großen und hohen Proben über 450 x 1000 x 1000 mm. Es wird ebenerdig aufgestellt, um ein Beladen mit Hubwagen zu ermöglichen. An der Z-Achse kann ein kundenspezifisches Mikroskop, Kamera oder Sensor angebracht werden, um die Probe mit einer XYZ Überkopfbewegung zu vermessen. Spezifikationen: - Hub: 1000 x 1000 x 200 mm - Z-Achse für Prozessköpfe bis 15 kg - Wiederholgenauigkeit: 0.3 – ± 0.4 µm - Geschwindigkeit: 1210 - 2420 mm (XY) / 30 - 60 mm (Z) - Max. Last: 100 N (X) / 500 N (Y) / 150 N (Z) - Antrieb: Linearmotor (eisenlos), Luftlager (XY) | Kugelgewindetrieb, DC-Motor, Kreuzrolle (Z) - Feedback: Linearmesssystem - Motion Controller: FMC-250/280, FMC-400/450, ACS, SPS-Integration - Max. Bauteilhöhe (Prüfling): 450 mm Kundenspezifische Optionen: - Anpassung der Verfahrwege, Längenkombination, Verkabelung und Steuerung - Anpassung und Integration in die kundenspezifische Gesamtanwendung - Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
