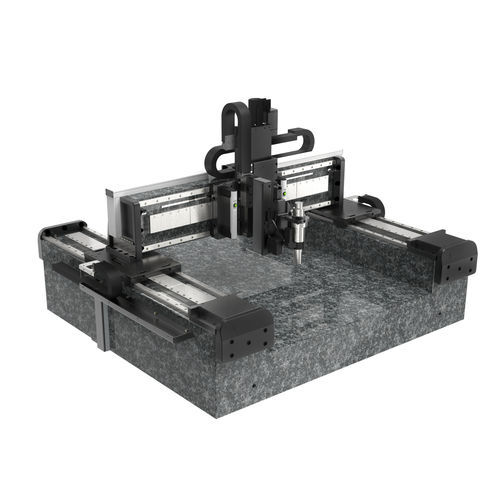

XYZ-Positioniersystem 782498:001.26

linearKugelgewindespindelmit Linearmotor

XYZ Gantry System für 3D Automatisierung Kundenspezifisch anpassbar • Ideal für automatisierte Hochdurchsatzanwendungen durch große Verfahrwege von 700 x 700 x 200 mm • Hochdynamische, schnelle Bearbeitung der Proben durch Geschwindigkeiten bis 1000 mm/s • Hochpräzise Positionierung mit Wiederholgenauigkeiten bis 0.3 µm • Überragende Stabilität für eine hohe Reproduzierbarkeit und Auflösungen Dieses 3-Achs-Positioniersystem lässt sich flexibel für Produktions- und Inspektionsprozesse für verschiedene Anwendungen adaptieren. Der kundenspezifische Bearbeitungs- bzw. Messkopf an der Z-Achse bewegt sich Überkopf über den Probenträger. Spezifikationen: - Hub: 700 x 700 x 700 x 200 mm - Z-Achse für Prozessköpfe bis 25 kg - Wiederholgenauigkeit: 0.2 – ± 2.5 µm - Geschwindigkeit: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - Max. Last: 250 N (X) / 3100 N (Y1, Y2) / 1010 N (Z) - Antrieb: Linearmotor (eisenbehaftet) | Kugelgewindetrieb, AC-Servo (Z) - Feedback: Linearmesssystem, Motor-Encoder - Motion Controller: FMC-250/280, FMC-400/450, ACS, SPS-Integration Kundenspezifische Optionen: - Adaption an den kundenspezifischen Produktions- oder Messkopf - Anpassung der Verfahrwege bis 2000 mm für die Produktionsfläche - Sicherheitsumhausung und verschiedene Grundplatten - Abwischbare, chemikalienresistente Oberflächen - Steuerung in Z manuell oder motorisch - Ausführungen ISO 14644-1 (bis Klasse 1 auf Anfrage) - Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
