XYZ-Positioniersystem 782350:001.26

linearmit DC-Motormit Linearmotor

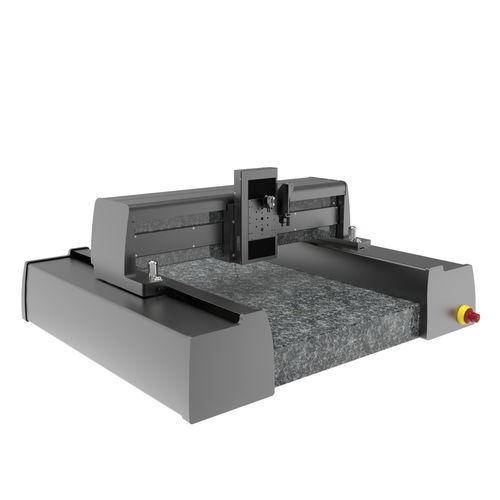

XYZ Universal Gantry Kundenspezifisch anpassbar • Ideal für hochpräzise, universelle Aufgaben mit Überkopfbewegungen • Sehr große Verfahrwege von 600 x 600 x 100 mm • Zuverlässige und gleichbleibende Qualität durch eine hochpräzise Positionierung mit einer Wiederholgenauigkeit bis zu 0.5 µm • Beschleunigung von Durchlaufzeiten kleiner Proben mit bis zu 2 m/s2, besonders, wenn häufige Start-Stopp-Phasen notwendig sind • Wartungsarmer und flexibler 24/7 Betrieb mit Luftlager unter variablen Parametern Der kundenspezifische Bearbeitungskopf bzw. Sensor an Z-Achse bewegt sich extrem schnell über die Probenträger. Durch die großen Verfahrwege bis 600 mm können hohe Stückzahlen bearbeitet bzw. inspiziert werden. Durch den Gantry-Aufbau ist eine Integration in Taktstraßen und das Anreihen mehrere solcher Portale einfach realisierbar. Spezifikationen: - Hub: 600 x 600 x 100 mm - Z-Achse für Prozessköpfe bis 2 kg - Wiederholgenauigkeit: 0.5 – ± 2 µm - Geschwindigkeit: 100 - 200 mm (XY) / 25 - 50 mm (Z) - Max. Last: 20 N (Z) - Antrieb: Linearmotor (eisenlos), Luftlager (XY) | Kugelgewindetrieb, DC-Motor, Kreuzrolle (Z) - Feedback: Linearmesssystem - Motion Controller: FMC-250/280, FMC-400/450, ACS, SPS-Integration Kundenspezifische Optionen: - Anreihbare Systemausführung - Anpassung der Verfahrwege, Längenkombination bis 1 m, Verkabelung und Steuerung - Grundplatte aus Granit oder Aluminium - Sonderkonfiguration für Biotechnologie, Medizintechnik, Pharma, Halbleiter - Ausführungen für Reinraum ISO 14644-1 Klasse 6 (bis Klasse 1 auf Anfrage) - Gebrauchsfertige Steuerung mit vorkonfiguriertem Controller inkl. Beispielsoftware
