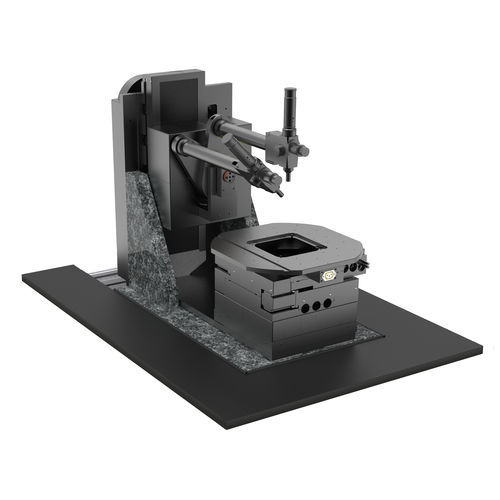

Mehrachsen-Positioniersystem 782335:009.26

8-Achslinearautomatisch

8-Achs-Positioniersystem / Goniometer Kundenspezifisch anpassbar • Automatisierte 8-Achs-Inspektion aus verschiedenen Winkeln • Koaxiales Drehsystem, welches die Kameras / Sensoren / Beleuchtung um einen gemeinsamen Mittelpunkt schwenkt • Ideal zur Inspektion von Displays Dieses 8-achs-Positioniersystem ermöglicht es, verschiedene Probengeometrien und sonstige Teile zu analysieren und inspizieren. Beide Kameras / Sensoren können über der Probe geschwenkt und in der Höhe verstellt werden. Zusätzlich kann der Probenträger durch Kippen parallel zur Messfläche aufgerichtet werden, um Unterschiede zwischen den einzelnen Prüflingen auszugleichen. Durch die XY Rz Positionierung kann die Probe durch die kundenspezifische Kamera aus jedem Winkel im räumlichen Abstrahlungsverhalten beurteilt werden. Spezifikationen - Hub: 3° x 3° x 365° x 365 mm x 100 mm x 100 mm x 230 mm x 45° x 45° - Wiederholgenauigkeit: 0.005 - 0.007° / 2 - 4.4 µm - Geschwindigkeit: 10 – 60 mm/s - Max. Last: 50 - 250 N - Antrieb: mauell, Riemen (Rxj, Ryj) / Schrittmotor, Kugelgewindetrieb (XYZ) / Schrittmotor, Riemen (Ry1, Ry2) - Motion Controller: FMC400/450, ACS, SPS-Integration Kundenspezifische Optionen: - Prozessanpassung, Probenhalter, Kopf / Sensor - Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) - Gestell, Schwingungsisolierung, Umhausung, Sicherheitskonzept - Anschlüsse für Absaugung und umlaufende Bandabdeckungen - Erweiterung der Freiheitsgrade für XYZ-Rx-Ry-Rz Bewegungen - Individuelle Lösungsfindung mit 3D-Entwurf für die Positionieraufgabe
