Mehrachsen-Positioniersystem 782300:150.26

XYZ2-3 Achsenlinear

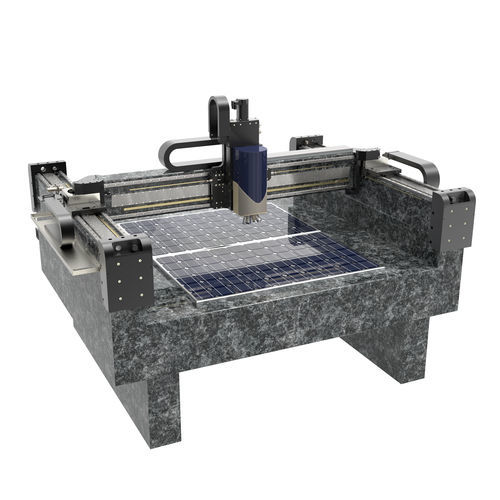

XYZ Gantry für hochdynamische Anwendungen Kundenspezifisch anpassbar • Ideal für hochpräzise und dynamische Anwendungen • Sehr großer Verfahrbereich von 1300 x 800 x 200 mm • Hohe Beschleunigungen und Geschwindigkeiten kombiniert mit hoher Präzision Dieses Gantry ermöglicht hochdynamische Bewegungen über eine Fläche von 1300 x 800 mm. Der kundenspezifische Bearbeitungskopf bzw. Sensor an Z-Achse bewegt sich schnell, gleichmäßig über die Träger auf dem Granit. Die Profilschienenführungen sind direkt auf dem Granit befestigt, um optimale Ablaufeigenschaften für enorm wiederholbare Ergebnisse im Submikrometerbereich zu erreichen. Spezifikationen - Hub: 800 x 1300 x 200 mm - Wiederholgenauigkeit: 0.7 – 1 µm - Geschwindigkeit: 500 - 1000 mm (XY) / 50 – 100 (Z) - Max. Last: 150 N (Z) - Antrieb: Linearmotor, Profilschiene (XY) | Kugelgewindetrieb, AC-Servo (Z) - Feedback: Linearmesssystem - Motion Controller: FMC-Serie, ACS, SPS-Integration Kundenspezifische Optionen: - Prozessanpassung, Probenhalter, Kopf / Sensor - Ausführungen für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) - Gestell, Schwingungsisolierung, Umhausung, Sicherheitskonzept - Erweiterung der Freiheitsgrade für XYZ-Rx-Ry-Rz Bewegungen - Individuelle Lösungsfindung mit 3D-Entwurf für die Positionieraufgabe
