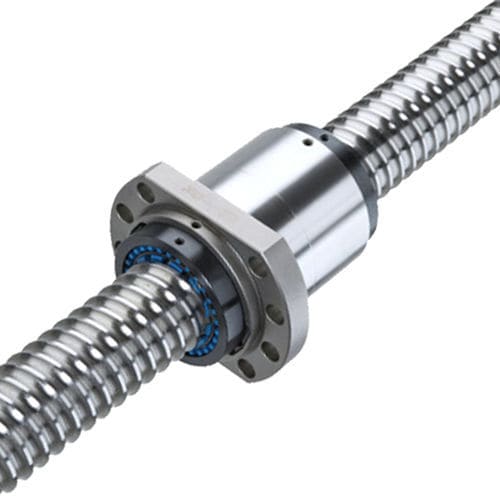

Stahl-Kugelgewindetrieb 3426

HochpräzisionHochleistungmit hoher Drehzahl

KGT3426 Geschliffener Kugelgewindetrieb / Kugelumlaufspindel mit Einzelmutter (4-Punkt-Kontakt) • Mutterbaureihe mit Einzelgangumlenkung als Flansch-Einzelmutter mit 4-Punkt-Kontakt • beidseitig mit Standard Kunststoffabstreifern • Außengeometrie der Mutter nach DIN für die Befestigung über einen Flansch • Spindelgewinde eingängig geschliffen nach Klasse P1-P5 • Bevorzugt bei Vertikalanwendungen ohne Gewichtsausgleich Kundenspezifische Optionen: - kundenspezifische Entwicklung, weitere Größen - konfektionierte Kugelgewindetriebe nach Zeichnung, inklusive Endenbearbeitung mit montierter Mutter - Genauigkeit: Ausführung als geschliffener Kugelgewindetrieb für höhere Präzisionsanforderungen - Anpassung von Geometrie, Zapfen, Materialauslegung - Vorspannung / Spiel: Axialspiel, Radialspiel, Vorspannung, Spielfrei - Anpassung an Umweltbedingungen z.B. Reinraum, Nicht-Magnetisch, Tieftemperatur, Vakuum - Schmierung: Sonderschmierung, Schmierstofffrei, Sonderabstreifer - Weitermontage zur Spindel mit Motor Sondermaterialien: - Cf53 → Spindelwelle (Standard) -100Cr6 → Mutter und Kugeln (Standard) - Umlekungen → Messing, Stahl, PEEK, PA12 (Standard) - Abstreifer → Hytrel, PA12, synthetischer Filz, Teflon (Standard) - Rostfrei → 1.4112 (Mög. Sondermat.) - Cronidur (Mög. Sondermat.) - Titan (Mög. Sondermat.) - V4A (Mög. Sondermat.) - Keramikkugeln (Mög. Sondermat.) - Sonderbeschichtung Reinraum, Strahlung UV, EUV Spezifikationen: - Nenn-Durchmesser: 32 – 80 mm - Steigung P: 20 – 40 mm - Anzahl der Umläufe: 2+2 – 5+5 i - LF: 68 – 193 mm - Durchmesser D1: 39,2 – 394,9 mm - Dynamische Tragzahl: 63,6 – 1028,2 kN - Statische Tragzahl: 22,40 – 78,40 kN
