Systembeschreibung

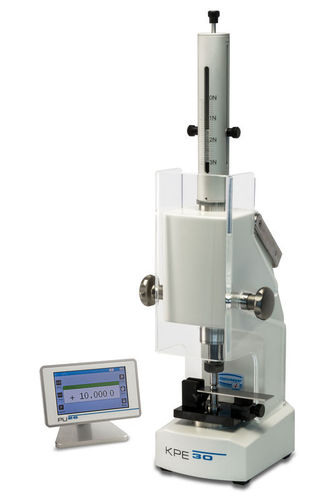

Die Kleinprüfeinrichtung KPE 30 eignet sich für eine schnelle, sichere Messung in höchster Genauigkeit von zylindrischen und sphärischen Bauteilen und Messobjekten bis zu einer Größe von 30 mm. Durch den stabilen, schweren Grundkörper aus Mineralguss werden externe Einflüsse weitgehend eliminiert. Die kompakte Bauform
ermöglicht einen flexiblen Aufstellort, ob im Messraum oder auch im mobilen Einsatz. Mit erweitertem Zubehör ideal zum Kalibrieren von Stiften, Lehrdornen oder Gewindelehren. Die 2-Kanal Anzeigeeinheit PU26 bietet neben einem variablen Anzeigemodus auch die Kommunikationsschnittstelle mittels USB oder RS232 zu nachfolgenden Rechner Systemen.
Technische Daten KPE 30
• Skalenwert 0 - 30,1 mm
• Gesamtfehler* < 0,0002 mm (0,2 µm)
• Wiederholgenauigkeit < 0,00003 mm (0,03 µm)
• Messsystem INVAR Tk 0,6 µm/m/°C; 20 ?m Teilung
• Messkraft 3,0 N (mit Zubehör einstellbar 0,1 N bis 3,0 N)
• Gewicht Gesamtsystem 11 kg
* in Verbindung mit PU 26
Technische Daten Anzeigeeinheit PU 26
• Anzeige Auflösung 0,00001 mm (0,01 µm) Balkenanzeige, Interpolator 2000 fach
• Anzahl Messkanäle 2
• Gesamtsystem Auflösung 10 nm
• Schnittsstellen Sinus 1Vss, RS-232C, USB als Tastaturemulation
Vorteile
• Langer Messweg von 30 mm
• Sicheres hochgenaues Prüfsystem durch Einhaltung des Abbe'schen Messprinzips
• Anwenderunabhängige Messergebnisse
• Zuverlässige reproduzierbare Messergebnisse
• Ideal für den mobilen Einsatz
• Mit Anzeigeeinheit mit PU26 direkt ablesbar und weiter verarbeitbar
• Variable Messkraft von 0,1 N bis 3 N (optional)
• Wahlweise feste Messflächen 10 mm oder einstellbare Messflächen 8 mm
• Auflage für Prüfstifte, Lehrdorne oder Gewindedorne
