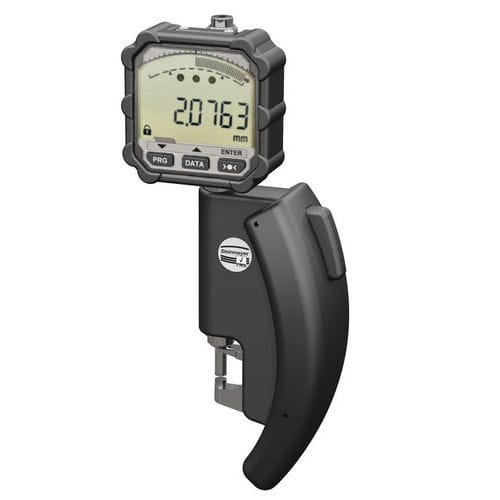

Verstellbare Grenzrachenlehre 3903

Technische Daten • Messflächendurchmesser 4,8 mm • Ebenheit / Parallelität < 0,3 µm / < 0,6 µm • Wiederholgenauigkeit < 0,2 µm • Auflösung 0,1 µm • Messhub des Messtasters 4 mm • Messkraft 0,7 N/ 1,2 N/2,0 N • Gewicht des Messkörpers 380g • Schutzart IP 65 Systembeschreibung Das Digitalpassameter 3903 besitzt einen leichten Messkörper mit einem neuartigen induktiven Messsystem mit 4 mm voll aufgelöstem Messbereich. Die Messkraft des Messsystems ist wahlweise werksseitig von ca. 0,7 bis ca. 2,0 N wählbar. Temperaturschwankungen am Messkörper werden durch einen integrierten Sensor erfasst und bei Überschreitung eines Grenzwertes signalisiert. Durch den modulartigen Aufbau können Messkörper und Anzeigeeinheit getrennt betrieben werden. Dies erleichtert die Serienmessung am Arbeitsplatz und bringt keine störenden Momente in die Messung. Messsensor und Anzeige sind dann mit einem optionalen Kabel verbunden und können frei positioniert werden. Neben den digitalen Ziffern im Anzeigemodul stehen auch ein Feinzeiger Balken und farbige LED's zur „Gut“ – „Schlecht“ Auswahl zur Verfügung. Die Konfigurierung erfolgt mittels Gerätetasten oder mit einer ergänzenden Software. Damit lassen sich auch Funktionen wie Preset-Wert, Balkenbereiche, LED-Farben, Messmodi oder Passwort aktivieren und einstellen. Anwendung • zum Vermessen von kleinen filigranen Bauteilen • zum Prüfen von runden und ebenen Testobjekten • Messkörper und Anzeige trennbar • zur einfachen Serienprüfung an der Maschine oder am Arbeitsplatz
