Längenmesssystem BMG x000 BV series

Direktkontaktautomatischfür Bandmessung

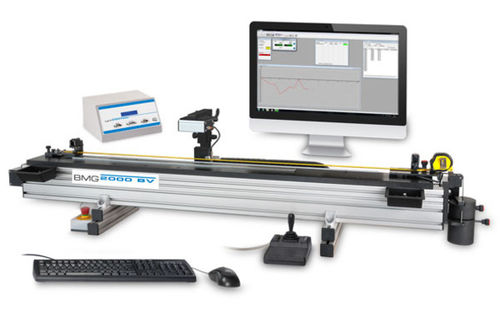

Systembeschreibung Das Bandmaßprüfgerät BMG 2000 BV, 3000 BV und 5000 BV prüft automatisch jegliche Typen und Versionen von Bandmaßen, Linealen und Maßstäben. Die hochauflösende CCD-Kamera erfasst selbstständig die Teilung des Prüfkörpers, die mit dem Sollwert verglichen und in der Software protokolliert wird. Durch den dezentralen Aufbau kann das Bandmaßprüfgerät auf einem Tisch gestellt oder an der Wand montiert werden. Längere Bandmaße werden einfach umgesetzt. Die Software findet selbstständig den Aufnahmepunkt und prüft weiter. Die Messungen werden auf den Auswerteeinheiten visualisiert und über das integrierte Interface an die Messund Auswertesoftware weitergeleitet. Damit ist eine effiziente Prüfung und Kalibrierung von Bandmaßen und Maßstaben gewährleistet. In der Halbautomatischen Version des Bandmaßprüfgerätes wird zum Sollwert vorpositioniert. Der genaue Messstrich wird mittels EInstellschranbe optisch auf dem Kameramonitor eingestellt. Das Ergebnis wird dann per Fernbedienung übertragen Technische Daten • Auflösung 1 µm • Zugbelastung 5 N, 20 N oder / or 50 N • Spannbereich geräteabhängig • Fehlergrenze 2000 mm < 0,05 mm / 3000 mm < 0,07 mm / 5000 mm < 0,09 mm • Gewicht 2000 mm = 78 kg / 3000 mm = 113 kg / 5000 mm = 170 kg
