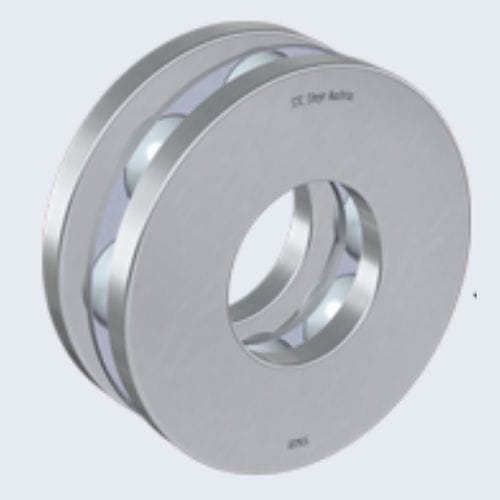

Axial-Rillenkugellager / zweiseitig wirkend

unidirektionalaus gehärtetem Stahl

Kugellager sind eine Unterkategorie von Wälzlagern. Es sind Lager, bei denen zwischen einem Innenring und einem Außenring, im Gegensatz zu der Schmierung in Gleitlagern, rollende Körper den Reibungswiderstand verringern. Sie dienen als Fixierung von Achsen und Wellen, wobei sie, je nach Bauform, radiale und/oder axiale Kräfte aufnehmen und gleichzeitig die Rotation der Welle oder der so auf einer Achse gelagerten Bauteile (z. B. ein Rad) ermöglichen. Zwischen den drei Hauptkomponenten Innenring, Außenring und den Wälzkörpern tritt hauptsächlich Rollreibung auf. Da die Wälzkörper im Innen- und Außenring auf gehärteten Stahlflächen mit optimierter Schmierung abrollen, ist die Rollreibung dieser Lager relativ gering. Axial- Rillenkugellager Das Axialrillenkugellager ist ein Lager, das sich zur Aufnahme von Axialbelastungen eignet, aber nicht radial belastet werden darf. Axialrillenkugellager sind nicht selbsthaltend und bestehen aus der Wellenscheibe, der Gehäusescheibe und dem vom Käfig gehaltenen Kugelsatz. Je nach Einsatz wird es als einseitig wirkendes und als zweiseitig wirkendes Lager gefertigt. Einseitig wirkende Axialrillenkugellager eignen sich zur Aufnahme von Axialbelastungen in einer Richtung und können die Welle nach einer Seite hin abstützen. Zweiseitig wirkende Axialrillenkugellager hingegen können Axialbelastungen in beiden Richtungen aufnehmen und somit als Festlager die Führung der Welle nach beiden Seiten hin übernehmen.
