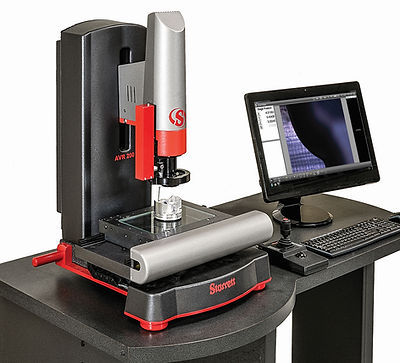

Visions-Messsystem AVR 200

Sichtfeld (FOV)Video2D

Die automatischen Bildverarbeitungsmesssysteme AVR CNC sind ideal für sich wiederholende Messungen und den automatischen Vergleich mit CAD-Dateien. Die Systeme sind mit austauschbaren telezentrischen oder dedizierten Zoom-Objektiven für eine Auflösung im Mikrometerbereich und genaue Sichtfeldmessungen (FOV) erhältlich. Mit einem maximalen FOV von 24 mm (0,93") kann der AVR 200 Teile mit einer Länge von bis zu 200 mm (8") messen. Als Bedienerschnittstelle dient die MetLogix™ M3-Software, die ein Live-Videobild des Teils sowie Geometriewerkzeuge und digitale Messwerte anzeigt. Das Bild des Werkstücks kann mit Hilfe des Zooms in der Größe verändert werden, und Messungen können durch einfaches Berühren einer Funktion auf dem Touchscreen-Monitor vorgenommen werden. Zu den Funktionen der M3-Software gehören auch 3-Achsen-Messungen und geometrische 2D-Konstruktionen (Punkte, Linien, Winkel, Rechtecke, Schlitze, Kleckse). Die Systeme sind auch mit Messtastern kompatibel. - Z-Verfahrweg: 8" (200 mm) - Vollständige CNC-X-Y-Z-Positionierung oder motorisierte manuelle Positionierung über ein Handgerät mit Joystick und Trackball - Metlogix™ M3 Messtechnik-Software - Video-Kantenerkennung (VED) - FOV-Messungen (Field-of-View) integriert mit der Tischbewegung - Renishaw-Maßstäbe für 4μin (0,1μm) der X-, Y- und Z-Achse (verfügbar bei ausgewählten Modellen) - Digitale Farbvideokamera - Kollimierte LED-Untertisch-Beleuchtung - Ringlicht-LED-Oberflächenbeleuchtung - Sockel aus Granit - Dedizierte 6,5:1 oder 12:1 CNC-Zoom-Optik - Auswechselbare Bajonettlinsen für manuelles 6,5-1-Zoomobjektiv - 0,5-, 1,5- und 2,0x-Zusatzlinsen für die Zoom-Optik - Renishaw Messtaster-Kit - Wechselrahmen für Tastköpfe mit 2 oder 4 Fächern - Programmierbare Dunkelfeld-Quadranten-LED-Oberflächenbeleuchtung für Zoom-Optik - DXF/FOV-Option für den automatischen Vergleich mit CAD-Dateien - Modularer Systemarbeitsplatz
