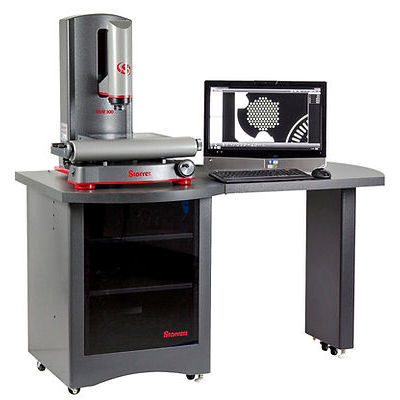

Visions-Messsystem MVR 300

Sichtfeld (FOV)mit KameraVideo

Die manuellen Bildverarbeitungsmesssysteme MVR sind ideal, wenn schnelle Messungen für die Qualitätskontrolle erforderlich sind. Sie sind mit einer speziellen Zoom-Optik oder einem Schnellwechsel-Bajonettobjektivanschluss erhältlich, der austauschbare Zoom-Optiken oder telezentrische Objektive für eine Auflösung im Mikrometerbereich aufnimmt. Mit einem maximalen Sichtfeld (FOV) von 24 mm (0,93") und einer nahtlos integrierten Tischbewegung ist der MVR 300 in der Lage, Teile mit einer Länge von bis zu 300 mm (12") zu messen. Als Bedienerschnittstelle dient die MetLogix™ M3-Software, die ein Live-Videobild des Teils sowie Geometriewerkzeuge und digitale Messwerte anzeigt. Das Bild des Werkstücks kann mit Hilfe des Zooms in der Größe verändert werden, und Messungen können durch einfaches Berühren einer Funktion auf dem Touchscreen-Monitor vorgenommen werden. Zu den MVR-Hardwaremerkmalen gehören ein Granitsockel für maximale Stabilität, Präzisionslinearführungen für gleichmäßige, präzise Tischbewegungen und eine motorisierte Z-Achse mit variabler Geschwindigkeitssteuerung. - Z-Verfahrweg: 8" (200 mm) - Manuelle X-Y-Positionierung über Handräder - Motorisierte Z-Achsenpositionierung mit variabler Geschwindigkeitsregelung - MetLogix™ M3 Messtechnik-Software - Video-Kantenerkennung (VED) - FOV-Messungen (Field-of-View) integriert mit der Tischbewegung - Renishaw-Maßstäbe für 20µin (0,5μm) X- und Y-Auflösung - Digitale Farbvideokamera - Kollimierte LED-Untertischbeleuchtung - Ringlicht-LED-Oberflächenbeleuchtung - Sockel aus Granit - Dediziertes oder austauschbares 6,5:1-Zoomobjektiv - Schnellwechsel-Bajonettverschluss für austauschbare Zoom-Optiken - Zusatzlinsen für Zoomobjektive: 0.5x, 1,5x und 2,0x - DXF/FOV-Option für den automatischen Vergleich mit CAD-Dateien - Modularer Systemarbeitsplatz - Kalibrierungsstandards - Softwaremodul zur Gewindemessung - Werkstückspannvorrichtungen und Werkstückaufnahmen
