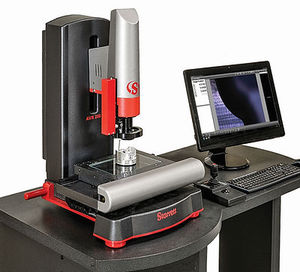

Visions-Messsystem AVX 550

Wegemessungmit Kameraautomatisch

Unsere AVX-Maschinen bieten einen X-Y-Z-Verfahrweg im Großformat: 22" x 16" x 10" (550mm x 400mm x 250mm). Neu bei der AVX ist die Möglichkeit, zwei Kameraeingänge zu konfigurieren, so dass der Benutzer mit einem System Messungen sowohl auf der Makro- als auch auf der Mikroebene durchführen kann, ohne die Objektive zu wechseln oder neu zu kalibrieren. Ideal für den Einsatz in QC-Labors, in der Forschung, im Maschinenbau oder in der Fertigung, wo große Teile mit vielen komplizierten Merkmalen geprüft werden müssen. Die AVX-Modelle verfügen über einen X-Y-Transport mit Linearführung für eine extrem gleichmäßige Positionierung bei hoher Geschwindigkeit und werden durch Präzisionsspindeln und Servomotoren angetrieben. - Die Transporte werden durch hochtourige, wartungsarme, mechanische Präzisionslinearlager angetrieben. - Massiver Granitsockel und -brücke für höchste Stabilität und Präzision der Maschine - MetLogix™ M3 Software - 24-Zoll-Touchscreen-PC - LED-Oberflächenringbeleuchtung - LED-Durchlichtbeleuchtung - LED-Koaxial-Beleuchtung - Digitale Video-Farbkamera: 1.3 MP, 1/3"-SXVGA-Sensor - Wahlmöglichkeit zwischen zwei Kameraeingängen - Dedizierte 12:1 CNC-Zoom-Optik - 0,5-, 1,5- und 2,0x-Zusatzlinsen für die Zoom-Optik - Quadranten-LED-Oberflächenbeleuchtung - DXF/FOV-Option für den automatischen Vergleich mit CAD-Konstruktionen - Verstellbarer ergonomischer Arbeitsplatz mit kompaktem Bedienfeld und Standardtastatur - CNC-Drehachsenhalterung - Renishaw Messtaster-Kit - Renishaw Messtaster-Wechselrahmen - Kalibrierungsstandards - Werkstückspannvorrichtungen und Werkstückaufnahmevorrichtungen - Nettogewicht: 1.360 lbs (617 kg) - Versandgewicht: 1,720lbs (782kg) - Gewicht des Wagens: 91lbs (41.3kg) - Versandabmessungen: 78" x 40.4" x 41.3" (198cm x 102.5cm x 105cm)
