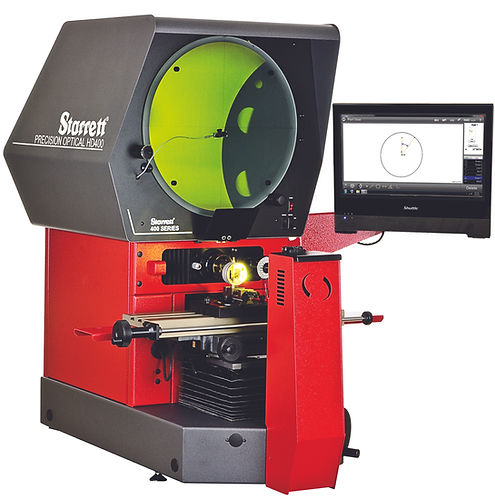

Optische Messuhren / Tisch HD400

horizontaldigital

Der HD400 ist ein optischer Komparator mit zwei Objektiven, der einen sofortigen Wechsel zwischen zwei Vergrößerungsobjektiven oder einem Videokameraadapter ermöglicht. Der HD400 ist standardmäßig mit einem 16" (400mm) Verfahrtisch ausgestattet. Die optionale automatische Kantenerkennung oder die Videokantenerkennung beseitigt die subjektive Einschätzung des Bedieners bei der Lokalisierung der Kanten der zu messenden Teile. Ein Objektivbefestigungssystem mit Bajonettverschluss nimmt eine Auswahl von sechs Wechselobjektiven sowie unsere Videokamerasysteme OV2 Zoom oder TOV2 mit fester telezentrischer Vergrößerung auf. Ein motorisierter Tisch, vollautomatische CNC-Steuerung und ein abschwenkbares Lampenhaus sind optionale Merkmale. - 16" x 6" (400mm x 150mm) X-Y-Verfahrweg Arbeitstisch - Ganzmetallkonstruktion mit hartanodisierter Tischplatte - Bildschirm mit 16" (400 mm) Durchmesser - Befestigungssystem mit zwei Linsen - Kollimationskondensor mit Gelb/Grün-Filter und Möglichkeit zur Montage von weiterem Zubehör - Linearencoder (Glasmaßstab) mit 20μin (0,5μm) Auflösung auf beiden X- und Y-Achsen - LED-Profil- und Oberflächen-Beleuchtung - Vollständig einziehbare flexible faseroptische Duplex-Oberflächenbeleuchtung - Digitaler Winkelmesser für genaue Winkelmessungen (1' Auflösung) über die Q-Achsen-Anzeige - Helix-Einstellung für die genaue Prüfung der Gewindeform - Erhältlich mit MetLogix™ M1 Tablet, M2 oder M3 PC-basierter Messsoftware mit Touchscreen oder dem digitalen Auslesesystem der Mx-Serie - Feineinstellung an allen Achsen - Schnellspannmechanismus an der X-Achse - Sechs austauschbare Objektive mit fester Vergrößerung: 10x, 20x, 25x, 31,25x, 50x und 100x - Automatische optische Kantenerkennung - Automatische Videokantenerkennung (nur mit OV2- oder TOV2-Videokameras und M3-Software verfügbar)
