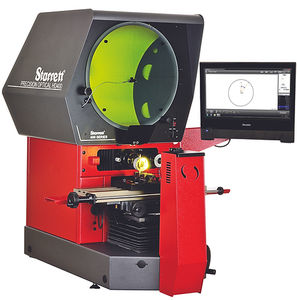

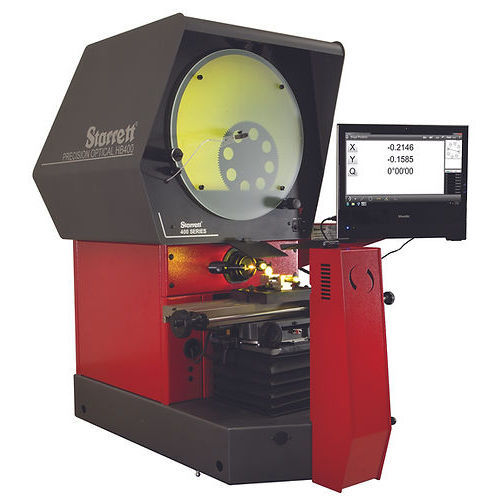

Horizontale Optische Messuhren HB400

digitalTisch

Der optische Komparator HB400 bietet eine außergewöhnliche Leistung mit einem Bildschirm mit einem Durchmesser von 400 mm (16"), LED-Beleuchtung und einer Tragfähigkeit von 50 kg (110 lbs) auf dem Arbeitstisch. Erhältlich mit optischer und/oder Video-Kantenerkennung, die die Subjektivität des Bedieners bei der Lokalisierung von Kanten der zu messenden Teile beseitigt. Ein Objektivbefestigungssystem mit Bajonettverschluss nimmt eine Auswahl von sechs festen Wechselobjektiven sowie die Videokamerasysteme OV2 Zoom oder TOV2 mit fester telezentrischer Vergrößerung auf. Ein motorisierter Tisch, eine vollautomatische CNC-Steuerung und ein abschwenkbares Lampengehäuse sind optionale Merkmale. Dieser Komparator bietet eine Leistung, die bisher nur bei Standmodellen verfügbar war. - 16" x 6" X-Y-Verfahrweg Arbeitstisch (400mm x 150mm) - Ganzmetallkonstruktion mit hartanodisierter Tischplatte - Einzelnes Bajonett-Objektiv-Befestigungssystem - Kollimationskondensor mit Gelb-/Grünfilter und Möglichkeit zur Montage von weiterem Zubehör - Linearencoder (Glasmaßstab) mit 20μin (0,5μm) Auflösung auf beiden X- und Y-Achsen - LED-Profil- und Oberflächenbeleuchtung - Feste faseroptische Duplex-Oberflächenbeleuchtung - Digitaler Winkelmesser für genaue Winkelmessung (1' Auflösung) über Q-Achsen-Anzeige - Erhältlich mit MetLogix™ M1 Tablet, M2 oder M3 Messsoftware mit Touchscreen und PC oder Mx-Series Digitalanzeige. - Feineinstellung an allen Achsen - Schnellspannmechanismus an der X-Achse Optionen - Sechs austauschbare Objektive mit fester Vergrößerung: 10x, 20x, 25x, 31,25x, 50x und 100x - Optionales festes oder austauschbares 5fach-Linsensystem auf Sonderbestellung erhältlich - Automatische optische Kantenerkennung - Automatische Videokantenerkennung (nur mit OV2- oder TOV2-Videokameras und M3-Software erhältlich)
