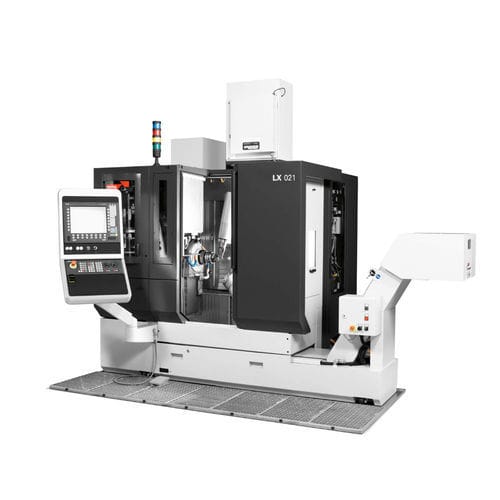

CNC-Bearbeitungszentrum / 3-Achs LX series universell60 Werkzeuge30 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- universell
- Anzahl Werkzeuge
- 60 Werkzeuge, 30 Werkzeuge, 90 Werkzeuge
- Anwendungsbereich
- für Turbinenschaufel
- Weitere Eigenschaften
- Hochpräzision
- X-Hub
400 mm
(15,75 in)- Y-Hub
200 mm
(7,87 in)- Z-Hub
410 mm
(16,14 in)- Rotationsgeschwindigkeit
30.000 rpm, 40.000 rpm
(188.496 rad.min-1, 251.327 rad.min-1)- Leistung
21 kW
(28,55 hp)- Vorrückgeschwindigkeit X-Achse
50.000 mm/min
(33 in/s)- Vorrückgeschwindigkeit Y-Achse
50.000 mm/min
(33 in/s)- Vorrückgeschwindigkeit Z-Achse
50.000 mm/min
(33 in/s)- Maximale Tischlast
20 kg
(44 lb)- Werkzeuggewicht (max.)
1,2 kg
(2,6 lb)- Werkzeugwechselzeit
1,5 s
- Gesamtgewicht
6.400 kg
(14.109,58 lb)- Gesamtlänge
5.000 mm
(196,9 in)- Gesamtbreite
3.000 mm
(118,1 in)- Gesamthöhe
2.800 mm
(110,2 in)
Beschreibung
Starrag hat die LX-Baureihe speziell für die hochgenaue, effiziente simultane 5-Achs-Bearbeitung von Turbinenschaufeln entwickelt. In dieser hochmodernen Bearbeitungsplattform steckt nicht nur die jahrzehntelange Erfahrung in der Entwicklung von Werkzeugmaschinen, CAM-Systemen und Spezialwerkzeugen, sondern auch Starrags Know-how in der Prototypen- und Serienfertigung von Turbinenschaufeln.
Wartungsfreundlichkeit
alle Baugruppen die regelmässig gewartet werden müssen sind leicht zugänglich
Verschleissteile z.b. Filter, Abstreifer etc sind leicht erreichbar
Bauteile die gewartet und repariert werden müssen sind einfach zugänglich
Sichere Arbeitsbereiche wie Plattformen mit Sicherungspunkten für Wartungspersonal sind vorhanden
Zustandsabhängiges Maschinen Monitoring für frühzeitige Fehlererkennung wird unterstützt
Gegenspindel
Horizontal- / Vertikalposition
Bearbeitung in beiden Positionen möglich
Synchronisiert mit C-Achse ( Drehen / Fräsen )
Abstützung langer Teile
Max. Drehzahl: 4 000 min-1
