CNC-Bearbeitungszentrum / 6-Achs Droop+Rein TS/TFS NEO
vertikalDrehtischHSK A-63

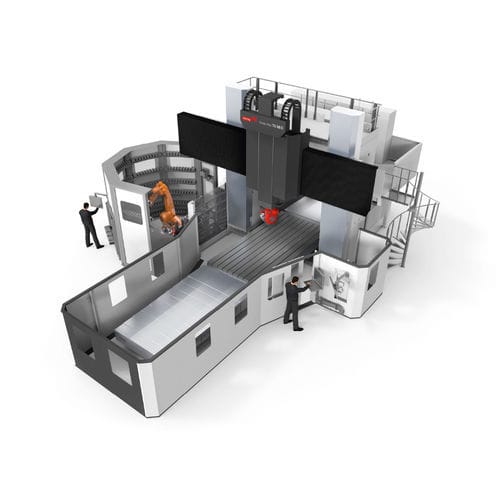

CNC-Bearbeitungszentrum / 6-Achs - Droop+Rein TS/TFS NEO - Starrag - vertikal / Drehtisch / HSK A-63
CNC-Bearbeitungszentrum / 6-Achs - Droop+Rein TS/TFS NEO - Starrag - vertikal / Drehtisch / HSK A-63
CNC-Bearbeitungszentrum / 6-Achs - Droop+Rein TS/TFS NEO - Starrag - vertikal / Drehtisch / HSK A-63 - Bild - 2
CNC-Bearbeitungszentrum / 6-Achs - Droop+Rein TS/TFS NEO - Starrag - vertikal / Drehtisch / HSK A-63 - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
6-Achs
Spindelausrichtung
vertikal
Struktur
Drehtisch
Spindelnase
HSK A-63, SK50, HSK-A 100
Weitere Eigenschaften
mit Werkzeugwechsler
X-Hub

Min: 3.000 mm
(118,11 in)

Max: 6.000 mm
(236,22 in)

Y-Hub

Min: 3.000 mm
(118,11 in)

Max: 4.000 mm
(157,48 in)

Z-Hub

Min: 1.500 mm
(59,06 in)

Max: 2.500 mm
(98,43 in)

Rotationsgeschwindigkeit

Min: 4.000 rpm
(25.133 rad.min-1)

Max: 6.000 rpm
(37.699 rad.min-1)

Leistung

40 kW
(54,38 hp)

Vorrückgeschwindigkeit X-Achse

30.000 mm/min
(20 in/s)

Vorrückgeschwindigkeit Y-Achse

30.000 mm/min
(20 in/s)

Vorrückgeschwindigkeit Z-Achse

40.000 mm/min
(26 in/s)

Beschreibung

Flexibilität, Wirtschaftlichkeit und Präzision spielen für Maschinenhersteller sowie für Werkzeugbauer besonders beim Bearbeiten grosser Bauteile eine sehr wichtige Rolle. Diese drei Anforderungen führten zur Entwicklung des Portal-Bearbeitungszentrums TS/TFS NEO mit festem und verfahrbaren Querträger, bei dem der Kunde nach dem Baukastenprinzip die für ihn geeigneten Tischausführungen, Steuerungen und Fräsaggregate auswählt. TS/TFS NEO zeichnet eine neue Fräseinheit sowie eine modifizierte C-Achse (±400°) aus, die sich dank ihrer enormen Beweglichkeit zur effizienten Fertigung von sehr präzisen Maschinenteilen einsetzen lässt. Die grosse Anzahl automatisch auswechselbarer Fräsköpfe erhöht die Flexibilität im Anwendungsbereich. Die TFS ermöglicht ausserdem den automatischen Werkzeug- oder Spindelwechsel und die Werkzeug- oder Werkstückvermessung. Schieberfräseinheit D40 Fräseinheit D40 mit integrierter C-Achse und 40 kW Leistung (S1) positionier- und klemmbar, P-Version kontinuierlich gesteuert, C-Version. Werkzeugaufnahmen Als Werkzeugaufnahmen stehen SK 50, HSK-A100 und HSK A63 zur Verfügung. Werkzeug-/ Werkstückvermessung Die Baureihe bietet automatische Werkzeug- Werkstückvermessung. Automatischer Werkzeugwechsler Die Baureihe bietet verschiedene Werkzeugmagazine wie Kettenmagazine mit bis zu 80 Werkzeugplätzen oder Roboter gestützte Systeme mit bis zu 320 Werkzeugplätzen.

VIDEO
