CNC-Drehmaschine Dörries CONTUMAT VCE series
vertikal3-AchsSäulen

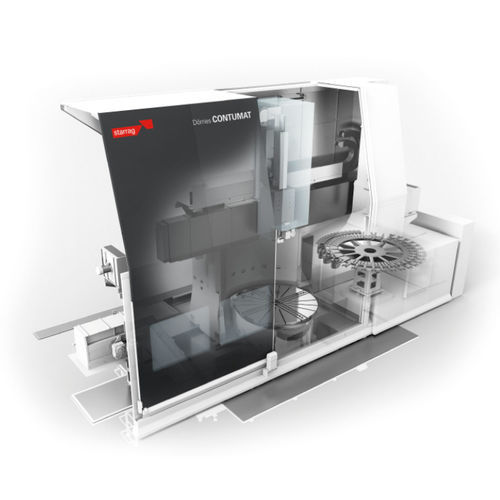

CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 2
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 3
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 4
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 5
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 6
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 7
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 8
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 9
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 10
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 11
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 12
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 13
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 14
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 15
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 16
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 17
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 18
CNC-Drehmaschine - Dörries CONTUMAT VCE series  - Starrag - vertikal / 3-Achs / Säulen - Bild - 19
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Achszahl
3-Achs
Struktur
Säulen, hydrostatisch, steif
Anwendungsbereich
Bohr
Weitere Eigenschaften
kompakt
Zusatzfunktion
zum Fräsen, zum Ausbohren
Durchmesser

1.400 mm, 1.600 mm, 2.000 mm, 2.400 mm, 2.800 mm
(55,12 in, 62,99 in, 78,74 in, 94,49 in, 110,24 in)

Rotationsgeschwindigkeit

Max: 630 rpm
(3.958,407 rad.min-1)

Min: 250 rpm
(1.570,796 rad.min-1)

Nominalleistung

60 kW, 80 kW
(81,6 hp, 108,8 hp)

Beschreibung

Die kompakte Einständer-Vertikal-Drehmaschine (Umlaufdurchmesser: 1400 bis 2800 mm) eignet sich nicht nur zum Drehen, sondern mit zusätzlichen Maschinenaggregaten auch zum Bohren, Fräsen und Schleifen. Mit der CONTUMAT VCE lässt sich daher nicht nur drehen, sondern auch in einer Aufspannung komplettbearbeiten. Für vibrationsarmes und präzises Zerspanen sorgt die steife Gusskonstruktion der Drehmaschine in Einständerbauweise; hydrostatische Führungen dämpfen ausserdem die Schwingungen. Die technische Ausführung und zahlreiche Ausstattungsoptionen ermöglichen es Dörries, jedem Kunden seine individuelle Maschine zu konfigurieren. Gusskonstruktion Die Gusskonstruktion in Einständerbauweise ermöglicht exzellente Schwingungsdämpfung und hohe Steifigkeit. Sie bildet die Grundlage für höchste Genauigkeit und hervorragende Oberflächengüte. Palettierungsoptionen Mit automatischen Werkstückwechseleinrichtungen können Stillstandzeiten durch Rüsten verringert und eine höhere Flexibilität in der Fertigung erreicht werden. Werkzeugmagazinlösungen Dem Anwender stehen verschiedenste Magazinlösungen zur Auswahl. Das Tellermagazin kann bis zu 72 Plätze verwalten, das Kettenmagazin lässt bis zu 100 Plätze zu und das Säulenmagazin hat eine Kapazität von bis zu 210 Plätzen. Werkzeugaufnahmesysteme Es stehen zwei Hochleistungs-Werkzeugaufnahmen zur Verfügung. Das eine für kraftvolle Drehbearbeitungen und das andere, wenn neben Drehoperationen auch noch Bohr- und Fräsbearbeitungen nötig sind.

VIDEO
