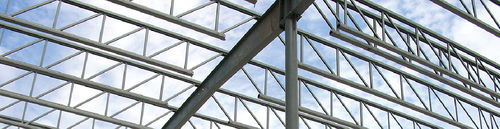

Stützbock

Stab Ein Stabverband (auch X-Verband genannt) ist ein reines Zugverbandssystem. Es kann im Dach und in den Wänden eines Gebäudes zwischen den Rahmenelementen angebracht werden und überträgt die Längskräfte auf das Fundament. Kabel Seilaussteifungen (wie Stabaussteifungen) sind reine Zugaussteifungssysteme, die auch als X-Aussteifungen bezeichnet werden. Es ist eine der effizientesten Methoden zur Übertragung von Längslasten auf das Fundament in kleineren, niedrigen Gebäuden, hat jedoch aufgrund von Kapazitätsbeschränkungen bei Gebäuden mit Zwischengeschossen, Kränen oder in erdbebengefährdeten Gebieten Anwendungsbeschränkungen. Portal Wenn die Aussteifung an Stellen erfolgen muss, an denen Türen oder andere Zubehörteile die Aussteifung durch Stäbe behindern würden, kann ein Portalrahmen verwendet werden. Ein Portalrahmen besteht aus zwei Stützen und einem Sparren aus Baustoff und wird am Steg der Seitenwandstützen befestigt. Flansch Flanschaussteifungen sind die Konstruktionselemente, die Pfetten, Gurtungen und Traufstreben an den Hauptkonstruktionselementen (Stützen oder Sparren) befestigen. Sie sollen verhindern, dass sich der Hauptrahmen unter der Last seitlich verdreht oder ausbeult. Flanschstreben sind ein wesentlicher Bestandteil der Konstruktion und müssen ordnungsgemäß eingebaut werden.
