Software für Phasen-Analyse Compound Layer Module

TestBerechnungProzess

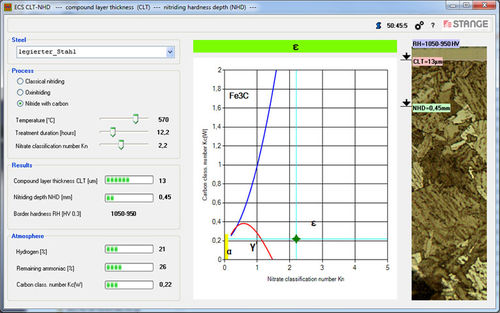

Verbindungsschicht-Modul Features Neuartige Berechnung der zu erwartenden Verbindungsschicht-Dicke CLT, Nitrierhärtetiefe NHD und Randhärte RH in Abhängigkeit von der Behandlungstemperatur, der Behandlungsdauer und der Nitrierkennzahl Kn bei unterschiedlichen Nitrierverfahren. Die Berechnung basiert auf einer Vielzahl von praktischen Versuchsergebnissen an unterschiedlichen Ofenanlagen und mit unterschiedlichen Chargen. Diese Versuchsergebnisse sind in einer integrierten Stahldatenbank für z. Zt. maximal 31 der gebräuchlichsten Stahlsorten gespeichert. Bedingt durch die neue praxisnahe Berechnungsbasis konnte der Berechnungsalgorithmus im Unterschied zu früheren Berechnungsprogrammen deutlich beschleunigt werden. Dies ermöglicht nun, dass jede Wertänderung automatisch und sofort neu berechnet wird und die Ergebnisse ohne zeitliche Verzögerung angezeigt werden. Für den Anwender ergibt sich daraus der große Vorteil, beim Ändern der Parameter sofort die Auswirkungen beurteilen und dadurch ein Gefühl für den Nitrierprozess entwickeln zu können. Die Berechnungsergebnisse für CLT und NHD werden als Tendenz und Wert ausgegeben, bei der Randhärte wird der zu erwartende Bereich angezeigt. Abhängig vom gewählten Verfahren werden die Atmosphären-Werte Wasserstoffgehalt, Rest-Ammoniak und die Kohlungskennzahl Kc(W) oder der Dissoziationsgrad berechnet und angezeigt. Um die Phasen (ε, γ’, α, Fe3C) beurteilen zu können, wird abhängig vom gewählten Verfahren der aktuelle Arbeitspunkt im modifizierten Lehrer- bzw. Kunze-Diagramm angezeigt. Eine anschauliche Schnittdarstellung visualisiert den zu erwartenden Schichtaufbau.
