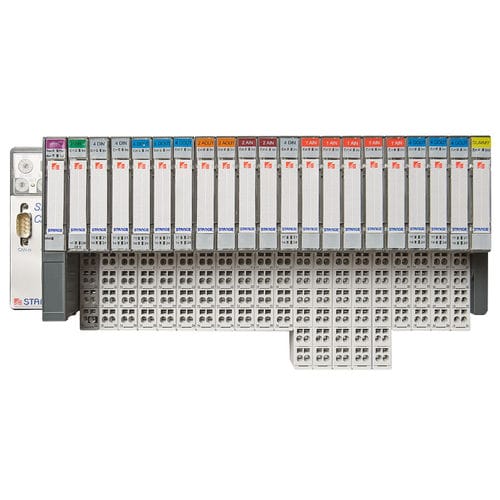

Digitales E/A-Modul SIOS

EthernetCANopenCAN

SIOS-Features SIOS ist eine flexibel zu konfigurierende dezentrale Peripherie, die an die Anwendung anpassbar, intelligent und zukunftssicher ist. Eine Peripherieeinheit besteht mindestens aus einem Gateway und einem Powermodul. Das erste Powermodul versorgt das Gateway und weitere Module mit Energie. Die SIOS-Module bestehen aus Elektronikmodul und Klemmmodul zur Verdrahtung. Die Verdrahtung erfolgt werkzeuglos über Federzugtechnik. Die Module sind Hot-Swap-fähig und können somit auch unter Spannung getauscht werden. Ein Vertauschen der Module ist durch die mechanische Codierung ausgeschlossen. SIOS-Gateways gibt es mit unterschiedlichen Bus-Systemen: SIOS-CAN als CAN-Bussystem und SIOS-TCPIP als Ethernet-Bussystem (in Vorbereitung). Ein Knoten besteht aus maximal 64 Modulen. Die Anzahl der Knoten kann maximal 99 betragen. Das komplette CANopen-Protokoll kann dank der hohen Anzahl der Knoten und der maximalen Modulanzahl von 64 ausgenutzt werden. Bei der maximalen Ausbaustufe sind pro Netzwerk, beschränkt auf einen Modultyp, 25.344 digitale I/Os oder z. B. 1.024 Analogwerte nutzbar. SIOS-Features: Flexibel zu konfigurierende dezentrale Peripherie Eine Peripherie besteht aus SIOS-Gateway und Powermodul Anpassung der gewünschten digitalen/analogen I/Os durch erweiterbare I/O-Module (maximal 64 Module), bestehend aus I/O-Karte und Klemmmodul Verdrahtung über Federzugtechnik I/O-Karten sind Hot-Swap-fähig und können unter Spannung getauscht werden Vertauschen der I/O-Karten durch mechanische Codierung ausgeschlossen
