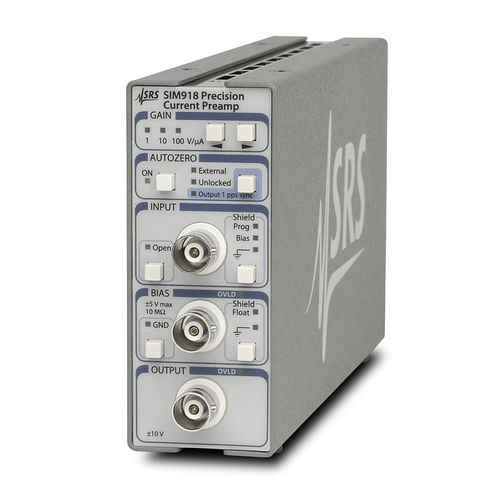

Stromvorverstärker SIM918

PräzisionelektronischBandbreite

Der Stromvorverstärker SIM918 ist ideal für Anwendungen, bei denen die Eingangsoffsetspannung auf ein Minimum beschränkt werden muss. Die Gleichspannungsdifferenz zwischen den beiden Eingängen (Stromeingang und Spannungsvorspannung) wird alle 2 Sekunden genau gemessen und ausgeglichen. Das Ergebnis ist ein Stromverstärker mit weniger als 10 µV Eingangsoffsetspannung. Diese Autozero-Funktion kann per Fernsteuerung oder über die Frontplatte aktiviert oder deaktiviert werden, was Ihnen Flexibilität bei empfindlichen Anwendungen bietet. Als Stromverstärker bietet der SIM918 ein Eingangsrauschen von nur 15 fA/√Hz und eine einstellbare Stromverstärkung (106 bis 108 V/A). Der Ausgangsspannungsbereich beträgt ±10 V für alle Verstärkungseinstellungen. Der Eingangsvorspannungsstrom beträgt weniger als 2 pA (DC), und das Gerät hat eine (verstärkungsabhängige) Bandbreite von bis zu 22 kHz. Es gibt einen Vorspannungseingang zur Einstellung des virtuellen Massepotenzials auf eine externe Gleichstromquelle. Dieser Eingang kann im Bereich von ±5 V liegen. Die Bias-Spannung kann intern geerdet werden. Ein Autozero-Sync-Eingang/Ausgang ist ebenfalls vorhanden. Im internen Autozero-Modus liefert dieser Anschluss einen Ausgang mit einem Impuls pro Sekunde (pps), der mit dem internen Schaltkreis synchronisiert ist. Im externen Modus erzeugt ein Eingangssignal von 0,9 bis 1,1 pps die Referenz für die Synchronisierung des Schaltkreises. Der SIM918 bietet maximale Flexibilität bei der Verkabelung und Erdung. Die Abschirmung des BNC-Stromeingangs kann zwischen der Gehäusemasse, der Bias-Spannung oder dem rückseitigen Programmeingang (der auf Wunsch potentialfrei bleiben kann) umgeschaltet werden. Mit dem Programm-Eingang kann der Benutzer ein Experiment über den Abschirmungsleiter des Eingangskabels mit einem Erregungspotenzial versorgen, während der erregte Strom über den Mittelleiter zum SIM918 fließt.
