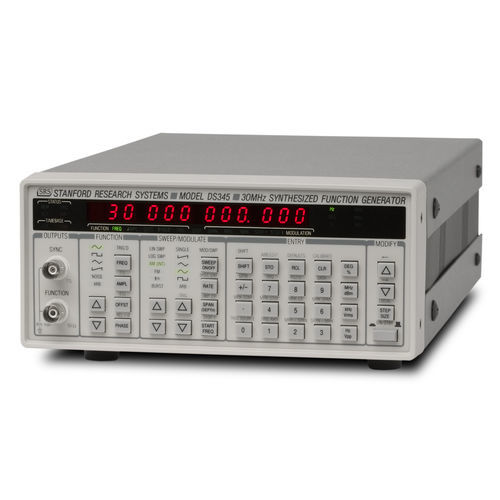

Funktionsgenerator DS345

DDSS

Der DS345 Funktionsgenerator ist ein voll ausgestatteter 30-MHz-Synthese-Funktionsgenerator, der eine innovative Direct Digital Synthesis (DDS)-Architektur verwendet. Er erzeugt viele Standard-Wellenformen mit hervorragender Frequenzauflösung (1 µHz) und verfügt über vielseitige Modulationsmöglichkeiten einschließlich AM, FM, Burst, PM und Frequenzsweeps. Er erzeugt auch Arbiträrwellenformen mit einer schnellen Aktualisierungsrate von 40 Msample/s. Funktionen und Ausgänge Das DS345 erzeugt Sinus- und Rechteckwellen mit Frequenzen bis zu 30,2 MHz sowie Dreieck- und Rampensignale bis zu 100 kHz. Die Frequenzauflösung für alle Funktionen beträgt 1 µHz. Zusätzlich zu den Standardwellenformen bietet das Gerät auch eine breitbandige (10 MHz) Weißrauschquelle. Sowohl der Funktionsausgang als auch ein TTL-SYNC-Ausgang stehen über potentialfreie BNC-Anschlüsse an der Frontplatte zur Verfügung. Beide Ausgänge haben eine Ausgangsimpedanz von 50 Ω und können bis zu einer Spannung von ±40 V relativ zur Erdung erdfrei geschaltet werden. Die Amplitude aller Funktionsausgänge ist von 10 mVpp bis 10 Vpp mit dreistelliger Auflösung einstellbar und kann in Vp, Vpp, Vrms oder dBm angezeigt werden. Darüber hinaus können Standard-TTL- und ECL-Ausgangspegel gewählt werden. Auf der Rückseite befinden sich weitere nützliche Anschlüsse. Ein Triggereingang dient zum Triggern von beliebigen Wellenformen, Modulationsmustern, Sweeps und Bursts, während ein TTL-Triggerausgang die Synchronisierung externer Geräte mit Sweeps und Bursts ermöglicht. Ein Sweep-Ausgang erzeugt eine 0-V- bis 10-V-Rampe, die mit Frequenzsweeps synchronisiert ist. Die Sweep-Marker-Ausgänge ermöglichen die Hervorhebung bestimmter Teile eines Frequenz-Sweeps auf einem Oszilloskop.
