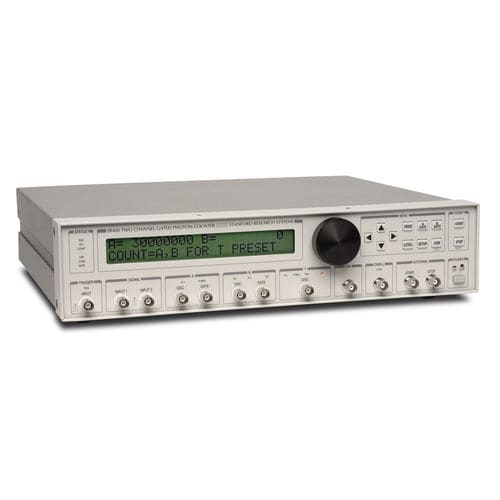

Photonenzähler SR400

binärdigitalelektronisch

Der SR400 Dual-Channel Gated Photon Counter bietet einen praktischen, integrierten Ansatz zur Photonenzählung, der die Komplexität und die Kosten älterer Zählsysteme vermeidet. Es ist nicht mehr notwendig, Verstärker, Diskriminatoren, Gate-Generatoren und Zähler zu mischen und anzupassen. Das SR400 vereint alle diese Module in einem einzigen, integrierten, mikroprozessorgesteuerten Gerät. Komplexe Messaufgaben wie Hintergrundsubtraktion, Synchrondetektion, Quellenkompensation und Pile-up-Korrektur können mit dem SR400 problemlos durchgeführt werden. Zähler Das SR400 verfügt über zwei unabhängige Kanäle, die mit Geschwindigkeiten von bis zu 200 MHz zählen können. Verschiedene Zählmodi ermöglichen das Zählen für eine feste Zeitspanne, bis eine bestimmte Anzahl von Zählungen empfangen wurde oder für eine feste Anzahl von Triggern. Jeder Zählkanal verfügt über einen eigenen Gattergenerator, der Zählgatter mit einer Länge von 5 ns oder 1 s bereitstellt. Die Gatter können auf eine feste Position relativ zum Triggersignal eingestellt oder zur Messung von Lebensdauern oder zur Wiederherstellung zeitveränderlicher Wellenformen abgetastet werden. Die tatsächlichen Eingänge zu den Zählern können als NIM-Pegelimpulse an den Diskriminatorausgängen auf der Frontplatte angezeigt werden. Die diskriminierten Pulse sind negativ und gehen von 0 bis -0,7 V. Die DISC-Ausgänge sind sehr nützlich bei der Einstellung der Diskriminatorschwellen oder des Gate-Timings. SR400-Blockdiagramm Signaleingänge und Diskriminer Beide analogen Signaleingänge (A und B) sind intern mit 50 Ω abgeschlossen. Die Eingänge akzeptieren Signale zwischen ±300 mV und sind auf ±5 VDC geschützt. Jedem Eingang ist ein Gleichstrom- bis 300-MHz-Verstärker nachgeschaltet, der die Erkennung von Impulsen bis zu 10 mV ermöglicht. Wenn zusätzliche Empfindlichkeit erforderlich ist
