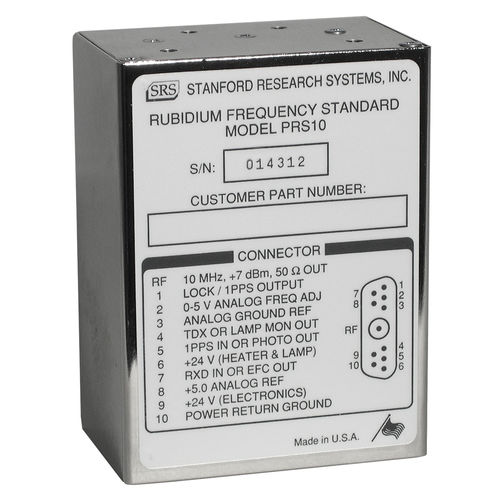

Quarzoszillator PRS10

elektronischmit SteckanschlussRubidium-Kristall

Der PRS10 ist ein Rubidium-Quarzoszillator mit sehr geringem Phasenrauschen bei 10 MHz. Das Gerät erfüllt eine Vielzahl von Kommunikations-, Synchronisations- und Instrumentierungsanforderungen. Das Phasenrauschen des 10-MHz-Ausgangs ist niedrig genug, um als Referenzquelle für Synthesizer verwendet zu werden. Die Kurzzeitstabilität und die geringen Umgebungskoeffizienten machen das Gerät zu einer idealen Komponente für die Netzwerksynchronisation. Seine geringe Alterungsrate macht es zu einer hervorragenden Zeitbasis für Präzisions-Frequenzmessungen. Der PRS10 kann einen externen 1 pps-Eingang mit einer Auflösung von 1 ns zeitlich erfassen. Diese Werte können über RS-232 zurückgemeldet oder zur Phasenverriegelung des Geräts mit einer externen Referenz (z. B. GPS) mit Zeitkonstanten von mehreren Stunden verwendet werden. Diese Funktion kann Stratum-1-Leistung zu sehr geringen Kosten bieten. Der PRS10 setzt neue Maßstäbe in Bezug auf Eigenschaften und Leistung bei Atomfrequenznormalen. Sein Design bietet das geringste Phasenrauschen, die größte Vielseitigkeit und den einfachsten Weg zur Systemintegration aller verfügbaren Rubidium-Frequenznormale. Alle kommerziellen Rubidium-Frequenznormale arbeiten, indem sie einen Kristalloszillator auf den Hyperfeinübergang bei 6,834,682,612 GHz in Rubidium disziplinieren. Die Lichtmenge einer Rubidium-Entladungslampe, die durch eine Resonanzzelle einen Photodetektor erreicht, nimmt um etwa 0,1 % ab, wenn der Rubidiumdampf in der Resonanzzelle einer Mikrowellenleistung nahe der Übergangsfrequenz ausgesetzt wird. Der Kristalloszillator wird auf den Rubidium-Übergang stabilisiert, indem der Lichtabfall detektiert wird, während ein HF-Frequenzsynthesizer (bezogen auf den Kristall) durch die Übergangsfrequenz fegt.
