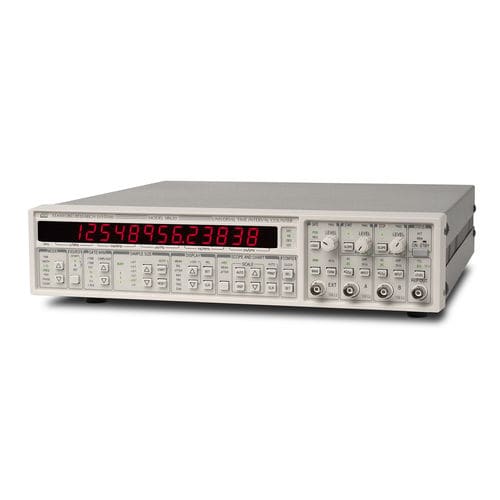

Digitaler Frequenzmesser SR620

für DIN-SchienePeriodenmessgerät

Der SR620 Zeitintervallzähler führt praktisch alle Zeit- und Frequenzmessungen durch, die in einer Labor- oder ATE-Umgebung erforderlich sind. Die Single-Shot-Zeitauflösung und der niedrige Jitter machen das Gerät zum Zähler der Wahl für fast jede Anwendung. SR620 Messungen Der SR620 misst Zeitintervall, Frequenz, Impulsbreite, Anstiegs- und Abfallzeit, Periode, Phase und Ereignisse. Zeitintervalle werden mit einer Auflösung von 25 ps rms gemessen, was den SR620 zu einem der Zähler mit der höchsten Auflösung auf dem Markt macht. Die Frequenz wird von 0,001 Hz bis 1,3 GHz gemessen, und es steht eine Auswahl an Gates von 1 Periode bis 500 Sekunden zur Verfügung. Der SR620 liefert eine Frequenzauflösung von bis zu 11 Stellen in einer Sekunde und eignet sich damit für Messanwendungen, die vom kurzfristigen Jitter der Phasenregelschleife bis hin zur Langzeitdrift von Atomuhren reichen. Alle Messmodi werden durch eine Vielzahl flexibler Scharfschaltungs- und Triggerungsoptionen unterstützt. Histogramme und Streifendiagramme Im Gegensatz zu herkömmlichen Zählern, die nur über numerische Anzeigen verfügen, bietet der SR620 grafische Live-Anzeigen der Messergebnisse. Grafische Daten stehen in drei Formaten zur Verfügung: ein Histogramm, das die Verteilung der Werte innerhalb einer Reihe von Messungen anzeigt, ein Streifendiagramm mit den Mittelwerten aus aufeinanderfolgenden Messungen oder ein Streifendiagramm mit den Jitter-Werten (Standardabweichung oder Allan-Varianz) aus aufeinanderfolgenden Messungen. Es können bis zu 250 Streifendiagrammpunkte bzw. Histogrammbins angezeigt werden. Sowohl Histogramme als auch Streifendiagramme können auf jedem Oszilloskop mit einem X-Achsen-Eingang angezeigt werden (siehe Bilder) oder auf einem HP-GL-kompatiblen Plotter oder Nadeldrucker gezeichnet werden.
