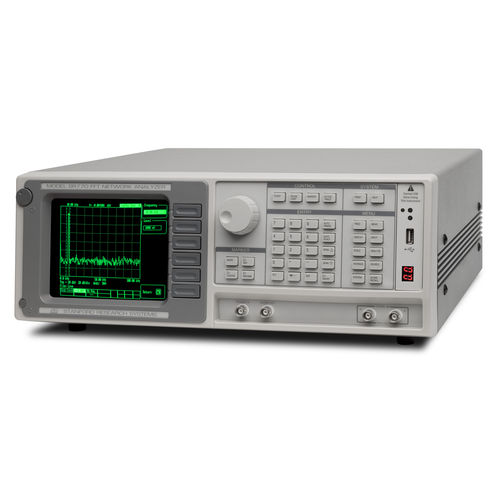

Stromnetz-Analysator SR770

SignalSpektrumzur Geräuschüberwachung

Der SR770 ist ein einkanaliger 100-kHz-FFT-Spektrumanalysator mit einem Dynamikbereich von 90 dB und einer Echtzeitbandbreite von 100 kHz. Außerdem enthält er eine verzerrungsarme Quelle, mit der Sie die Übertragungsfunktionen elektronischer und mechanischer Systeme messen können. Die Geschwindigkeit und der Dynamikbereich dieser Geräte, gepaart mit ihrer Flexibilität und den zahlreichen Analysemodi, machen sie zur idealen Wahl für eine Vielzahl von Anwendungen wie Akustik, Schwingungen, Rauschmessungen und allgemeine elektronische Anwendungen. Hoher Dynamikbereich Der SR770 hat einen Dynamikbereich von 90 B. Das bedeutet, dass die Geräte bei einem Eingangssignal mit vollem Skalenumfang keine Störreaktionen aufweisen, die größer sind als -90 dBc (1 Teil von 30.000). Sogar Signale mit einem Wert von -114 dBc (1 Teil von 500.000) können durch Mittelwertbildung beobachtet werden. Das geringe Front-End-Rauschen und die geringe harmonische Verzerrung des SR770 ermöglichen es Ihnen, Signale zu erkennen, die bei anderen Analysatoren im Rauschen untergehen würden. Leistungsstarke Verarbeitung Der SR770 verwendet zwei schnelle digitale 24-Bit-Signalprozessoren (DSPs) zum Filtern, Überlagern und Transformieren von Abtastdaten aus seinem 16-Bit-Analog-Digital-Wandler. Dank dieser Rechenleistung können die Analysatoren mit einer Echtzeit-Bandbreite von 100 kHz arbeiten. Mit anderen Worten: Der SR770 verarbeitet das Eingangssignal ohne Totzeit. Ihre Messungen werden in nur einem Zehntel der Zeit durchgeführt, die andere Analysatoren mit einer Echtzeit-Bandbreite von etwa 10 kHz benötigen. Einfach zu bedienen Der SR770 ist einfach zu bedienen. Die einfache, menüorientierte Benutzeroberfläche gruppiert logisch zusammengehörige Gerätefunktionen. Für alle Tasten und Menüs ist eine kontextabhängige Hilfe verfügbar.
