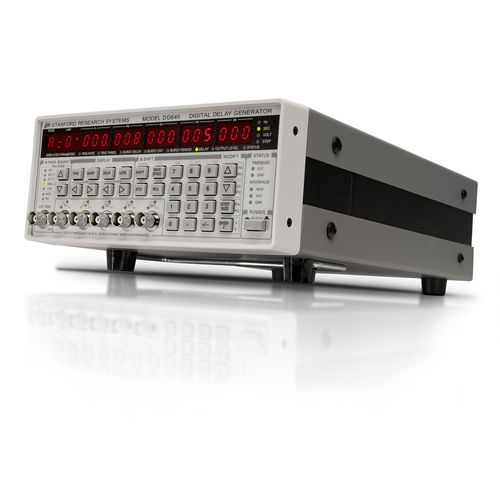

Verzögerungsgenerator DG645

Impulsprogrammierbardigital

Der DG645 ist ein vielseitiger digitaler Verzögerungs-/Impulsgenerator, der präzise definierte Impulse bei Wiederholraten bis zu 10 MHz liefert. Das Gerät bietet mehrere Verbesserungen gegenüber älteren Designs - niedrigerer Jitter, höhere Genauigkeit, schnellere Triggerraten und mehr Ausgänge. Der DG645 verfügt außerdem über Ethernet-, GPIB- und RS-232-Schnittstellen für die Computer- oder Netzwerksteuerung des Geräts. Timing des Delay-Generators Alle digitalen Delay-Generatoren messen Zeitintervalle durch Zählen von Zyklen eines schnellen Taktgebers (typischerweise 100 MHz). Die meisten digitalen Verzögerungsgeneratoren haben auch kurze programmierbare analoge Verzögerungen, um Zeitintervalle mit feinerer Auflösung als die Taktperiode zu erreichen. Leider kann es bei einem Taktzyklus zu Timing-Ungenauigkeiten (typischerweise 10 ns) kommen, wenn der Trigger nicht in Phase mit dem Takt ist. Der DG645 eliminiert die Timing-Unbestimmtheit, indem er das Timing der Trigger in Bezug auf den internen Takt misst und die analogen Verzögerungen kompensiert. Dieser Ansatz reduziert den Jitter um etwa das 100-fache und ermöglicht es dem internen Taktgenerator, mit jeder beliebigen Rate zu arbeiten - nicht nur mit einem Untervielfachen der Taktfrequenz. Triggerung Der DG645 hat viele Trigger-Modi. Ein interner Ratengenerator, mit weniger als 100 ps Periodenjitter, kann von 100 µHz bis 10 MHz mit 1 µHz Auflösung eingestellt werden. Ein externer Triggereingang mit einstellbarem Schwellwert und Flanke kann einen Timing-Zyklus, einen Burst von Zyklen oder einen Einzelschuss auslösen. Ein Einzelschuss kann mit einem Tastendruck ausgelöst werden. Ein Leitungstrigger arbeitet synchron mit dem AC-Netz. Ein rückseitiger Trigger-Sperreingang kann den Trigger oder einen der Impulsausgänge während eines Zeitmesszyklus deaktivieren.
