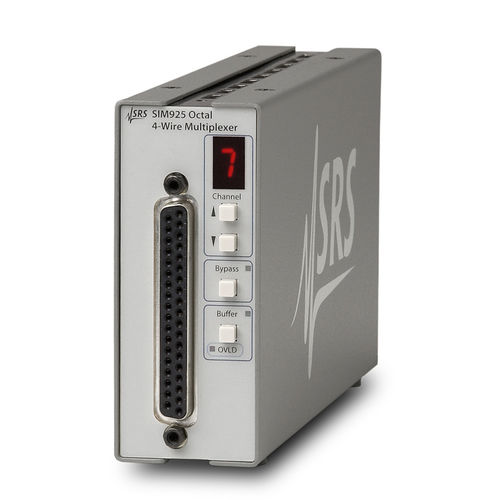

Modul-Multiplexer SIM925

analogMehrkanal

Der SIM925 ist ein Vierdraht-Multiplexer mit acht Eingängen für Low-Level-Signalanwendungen. Kelvin-Leitungsmessungen werden durch optionale Pufferung der beiden Messleitungen unterstützt. Der Puffer kann ausgeschaltet werden, um einen einfachen 4-poligen/8-fach-Schalter auf Relaisbasis zu bilden. Mehrere Module können kaskadiert werden, was unbegrenzte Vernetzungsmöglichkeiten bietet. Der SIM925 ist ein Vier-Draht-Multiplexer mit acht Eingängen für Low-Level-Signalanwendungen. Kelvin-Leitungsmessungen werden durch optionale Pufferung der beiden Messleitungen unterstützt. Der Puffer kann ausgeschaltet werden, um einen einfachen 4-poligen/8-fach-Schalter auf Relaisbasis zu bilden. Mehrere Module können kaskadiert werden, was unbegrenzte Vernetzungsmöglichkeiten bietet. Die digitale Steuerschaltung im SIM925 ist mit einer speziellen Taktstopp-Architektur ausgestattet, bei der der Mikrocontroller nur dann eingeschaltet wird, wenn die Schaltereinstellungen geändert werden. Dies garantiert, dass kein digitales Rauschen die analogen Signale mit niedrigem Pegel verunreinigt. SIM925 Blockdiagramm Die Einstellungen können über die Frontplatte oder über die Remote-Schnittstelle geändert werden. Die Multiplexer-Einstellungen können auch abgefragt werden. Bei Scharfschaltung erzeugt das Modul ein Statussignal, um den Benutzer auf eine Überlastbedingung hinzuweisen. Das SIM925 kann außerhalb des SIM-Mainframes betrieben werden, indem es mit den erforderlichen Gleichspannungen versorgt wird. Das SIM925 kann direkt mit der AC-Widerstandsbrücke SIM921, dem Diodenmonitor SIM922A oder dem RTD-Monitor SIM923A verwendet werden, um viele Temperatursensoren auszulesen. Er kann auch verwendet werden, um mehrere Signalquellen an einen Lock-in-Verstärker zu leiten und so die Signalrückgewinnung zu automatisieren.
