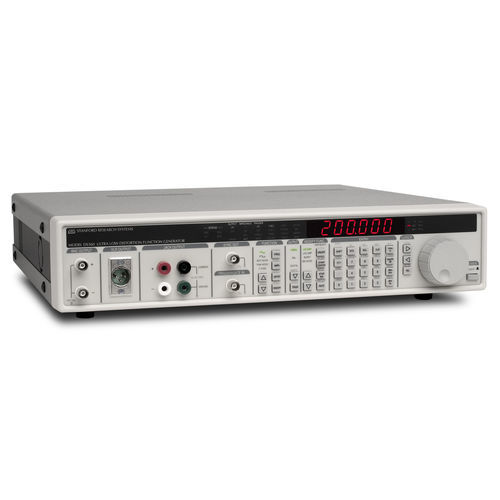

Funktionsgenerator DS360

Arbiträr-Wellenform

Der DS360 kombiniert die Leistung einer analogen Quelle mit geringer Verzerrung mit der Präzision der digitalen Direktsynthese (DDS). Mit einer Gesamtverzerrung (THD) von weniger als 0,001 %, einer Frequenzgenauigkeit von 25 ppm und einer breiten Palette von Funktionen, einschließlich Sweeps und Bursts, ist der DS360 die ideale Quelle für Audiofrequenzanwendungen. Ultra-niedrige Verzerrung Im Gegensatz zu herkömmlichen RC-Oszillatoren verwendet der DS360 digitale Signalverarbeitung und einen präzisen 20-Bit-D/A-Wandler, um eine Verzerrung von weniger als -100 dB über den gesamten Audiofrequenzbereich zu erreichen. Mit seiner DDS-Architektur verfügt der DS360 über die Eigenschaften und die Flexibilität eines modernen synthetischen Funktionsgenerators. Die sorgfältige Abschirmung und das Platinenlayout halten das Ausgangsrauschen auf ein Minimum und machen das DS360 zum Instrument der Wahl für Audioforschung und -entwicklung, Fertigung und automatisierte Tests. Frequenzstabilität Analoge Quellen mit geringem Klirrfaktor haben beeindruckende THD-Werte, leiden aber unter schlechter Frequenzgenauigkeit und Auflösung. Das DS360 bietet eine Frequenzgenauigkeit von 0,0025 % über seinen gesamten Frequenzbereich. Er verfügt über eine 6-stellige Frequenzauflösung von 1 mHz bis 200 kHz und eine gleichmäßige Frequenzstabilität von 25 ppm. Sie können sogar 123.456 Hz auf der Frontplatte einstellen und es hat eine Bedeutung! Wellenformen Das DS360 erzeugt saubere Sinus- und Rechteckwellen sowie ein Zweitonsignal für IMD-Tests. Das Zweiton-Signal wird entweder als zwei Sinuswellen oder als eine Sinuswelle und eine Rechteckwelle definiert. Sowohl Frequenz als auch Amplitude werden für die beiden Wellen unabhängig voneinander eingestellt, so dass Standard-Zweitonformate wie SMPTE, DIM und CCIF erzeugt werden können.
