Manueller Positionierer 6TP116 series

linearMehrachsenanalog

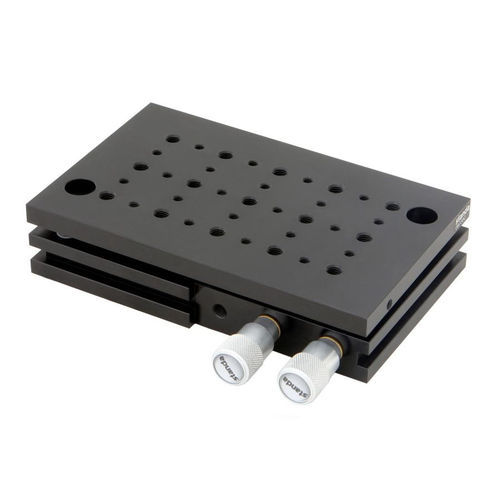

Multiachsenneigung-Plattform 6TP116 liefert eckige Justage über Zweiachsen - Kippen und Infläche Umdrehung. Die Montageplattform wird um kinematischen Gelenkpunkt durch zwei Mikrometer gedreht. Die Heraus-vonfläche, die Strecke kippt, ist ±2° und die Infläche Umdrehung Strecke ist ±2.5°. Zwei Mikrometerschrauben sitzen nebeneinander für einen handlichen Gebrauch. Die Justagebewegungen werden nicht kalibriert, und sie werden gelöst. Die Montageplattform hat ein 25 Millimeter Rasterfeld der geklopften Bohrungen M6 und M4. Zwei Abstand Bohrungen Ø6.2 werden in der Unterseite der Maßeinheit zur Verfügung gestellt. Dieses darf 6TP116 zu den Tabellen und zu den Brotschneidebrettern anbringen. Auch Sie können die Unterseite der Maßeinheit durch STANDA Tabelle Klemmplatte 3TC5, auf diese Weise festklemmen, das Sie die Maßeinheit auf der Tabelle in jeder möglicher Richtung orientieren können. Neigungplattform wird vom schwarzen anodisierten Aluminium gebildet.
