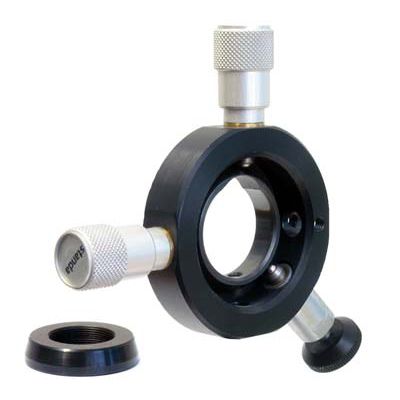

Manueller Positionierer 5ZYP series

linear3-Achsanalog

Y-Z Positionierer für Linse, Pinholes und Objektive 5ZYP sind kompakte Halterungen, die zur präzisen Positionierung optischer Komponenten in der Ebene orthogonal zur optischen Achse entwickelt wurden. Ideal für Mikroskopobjektive, montierte Stiftlöcher, Glasfaserfutter und Diodenlaser. Die Halterungen bieten eine Verschiebung von 5 mm bei einer Empfindlichkeit von 2 µm. Zur Positionierung werden zwei Standa-Einstellschrauben verwendet. Sie können durch jede Schraube oder Mikrometer mit Befestigungsgewinde M10x1 ersetzt werden. Der Tisch wird standardmäßig mit einer 9S65M Schraube geliefert. Sie müssen diese Schraube nicht in Ihrer Bestellung angeben. Wenn Sie den Tisch mit alternativen Schrauben bestellen, geben Sie dies bitte in der Reihenfolge an, indem Sie den Schraubencodenamen an den Tischcode anhängen. Schrauben und deren Codes finden Sie im Abschnitt "Feineinstellschrauben". Zwei Befestigungsmöglichkeiten für 5ZYP: durch ein M6-Loch; auf einem Verbindungskonus 3CC4, 3CC6 durch ein Ø7-Loch. Material: schwarz eloxiertes Aluminium.
