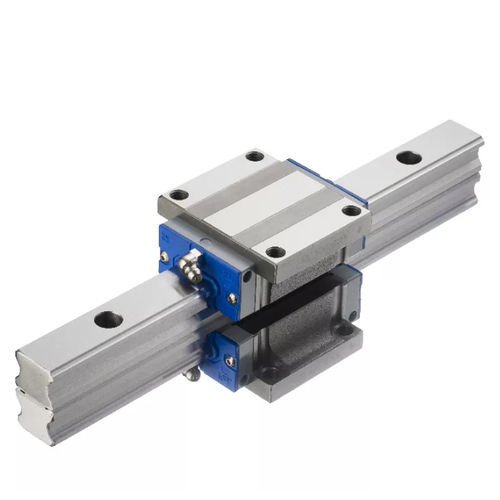

Linearführung mit Kugelkäfig BGC series

HochpräzisionStahl

Im traditionellen Linearführungsdesign drehen sich die Stahlkugeln zwischen Führung und Schlitten. Die Relativgeschwindigkeit auf dem Stahlkugelkontaktpunkt ist doppelt so hoch wie die Drehzahl. Darüber hinaus ist die Kontaktfläche A herkömmlicher Führungen zwischen Stahlkugeln sehr klein. Als sich der Anpressdruck (P) in Richtung Unendlichkeit bewegte (P = der gegenseitige Druck zwischen den Stahlkugeln (F)/Kontaktfläche (A). Daher werden die Stahlkugeln in herkömmlichen Führungen leicht abgenutzt. Die BGC-Serie enthält Schmiermittel zwischen Stahlkugeln und die entstehende Reibung wird vom Ölfilm aufgenommen. Somit ist diese Serie für den Hochgeschwindigkeitseinsatz geeignet. BGC Komplette Käfigkonstruktion Die Linearführung ist mit einem Abstand zwischen den Stahlkugeln ausgeführt. Da die äußere Form des Separats und die Herstellungsprinzipien unterschiedlich sind, ist es schwierig, sie vollständig über den gesamten Loop zu verteilen. Der Endabschnitt kann einen Spalt von 1 oder 1/2 Größe einer Stahlkugel hinterlassen. Das BGC-Linearführungsdesign überwindet dieses Problem und kann sie gleichmäßig über die gesamte Schleife verteilen, so dass die aufgenommenen Kräfte gleichmäßiger sind und eine stabilere Gesamtlebensdauer gewährleisten.
