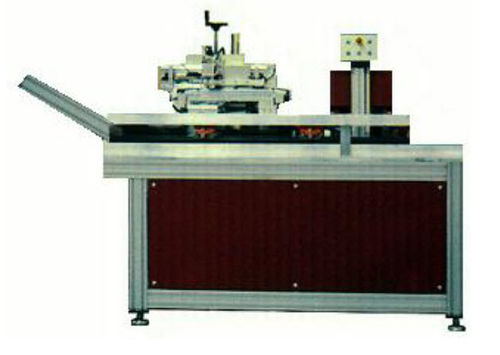

Automatische Siebdruckmaschine CPL-1

Farbfür zylindrische Produkteflach

Dieses Maschinensystem wurde für das Bedrucken von zylindrischen Teilen entwickelt. Mit dieser Maschine ist es möglich, Ein- und Mehrfarbendrucke zu bewerkstelligen. Das Druckgut wird auf eine Rutsche gelegt. In der Uebernahmestation zwischen Rutsche und Transportband gelangen die Teile in die Prisma-Halterung auf der Transportkette. In der Indexierstation werden die Teile in die richtige Position gebracht, damit der Druckanfang an der richtigen Stelle beginnt. Bei einem Mehrfarbendruck werden die Teile in einer zusätzlichen Indexierstation vorpositioniert. Mit einer Siebdruckmaschine werden die Drucke auf die Teile gedruckt. Die Siebhalterungen der Druckmaschine sind mit Pass-Stiften zur raschen und genauen Druckbildposition ausgerüstet. Nach dem Bedrucken durchlaufen die Teile eine UV-Trocknungsstrecke und werden dem Kunden zur Weiterverarbeitung angeliefert. Die Steuerung und Kontrolle sämtlicher Baugruppen erfolgt mittels einer SPS-Steuerung von Omron.
