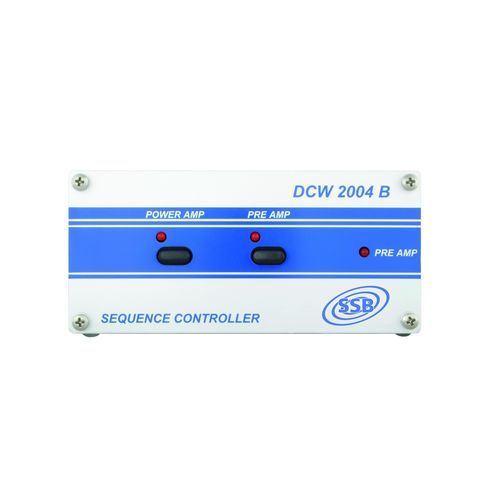

Akustischer Verstärker DCW 2004 B

AudioSchaltlinear

Die Fernspeiseweiche inkl. Ablaufsteuerung DCW 2004 B dient zur komfortablen Fernspeisung unserer MHP - R SUPER - AMP Vorverstärker über das Koaxialkabel, sowie für die zeitlich verzögerte Zuschaltung von HF - Leistungsverstärker. Die sequentielle Steuerung der DCW 2004 B verhindert zuverlässig, dass der empfindliche Vorverstärker durch HF-Spitzen im Umschaltmoment beschädigt wird. Sie verfügt über insgesamt 3 Schaltausgänge, die mit steigenden Verzögerungszeiten versehen sind. So lassen sich nicht nur Leistungsverstärker, sondern auch andere Geräte, wie z. B. Transverter, zeitlich definiert zuschalten. Die DCW 2004 B ist für die Verstärker der MHP - R Serie und der SP Serie ausgelegt. Der PTT Schalteingang der DCW 2004 B akzeptiert eine Schaltung gegen Masse oder gegen +15 ... 12V. Der Vorverstärker und ein evt. eingesetzter Leistungsverstärker können über Schalter nach Bedarf ein- oder ausgeschaltet werden. Die HF-Sektion der DCW 2004 B weist eine äußerst geringe Einfügedämpfung und ein hohes Schirmmaß auf. Die PTT-Steuerung des Transceivers muss bei Analogen Betriebsarten (SSB, CW FM) vom Anschluss 6 des DCW 2004 B Sequenzers erfolgen. Dazu muss man die PTT mit einem Fußtaster steuern. Oder man muss die PTT Leitung am Mikrofon auftrennen. Bei Verwendung vom WSJT-X Programm muss die PTT-Ausgangsbuchse des Transceivers mit dem Anschluss 3 des DCW 2004 B Sequenzers verbunden werden. In dem Programm unter Settings → Advanced das TX-Delay auf 0,5 sec einstellen! Die folgenden Diagramme zeigen wie man den DCW 2004 B anschließen kann:
