Sicherheits-, Funktions- und Dichtheitsprüfung für elektrische Tauchpumpen
Nach Abschluss der Produktion von Tauchpumpen müssen diese möglichst automatisch geprüft werden. Neben den Sicherheitsprüfungen ging es dabei auch um die Prüfung der Funktion und der Dichtheit des Motorraums inkl. des Schwimmerschalters.
Bei der Entwicklung stand eine kurze Prüfzeit im Vordergrund, damit die Prüfeinrichtung im Takt des Produktionsbandes arbeiten kann. Außerdem sollte die Bedienung möglichst einfach sein und automatisch ablaufen, um auch angelernte Hilfskräfte für die Prüfung einsetzen zu können. Die verschiedenen Pumpentypen sollten ohne Umbau der Prüflingsaufnahme in die Vorrichtung eingelegt werden können. Bei der Dichtheitsprüfung war zu beachten, dass neben dem Anschluss direkt am Motorraum auch der Schukostecker für die Prüfung abgedichtet werden musste, da sonst durch diesen Stecker Luft angesaugt wird. Der Motorraum musste nach der Dichtheitsprüfung mit einer Schraube verschlossen und danach abgefragt werden, ob diese Schraube wirklich vorhanden ist. Zum Abschluss mussten die Pumpen nach erfolgreicher Prüfung heißgeprägt werden.
Lösung

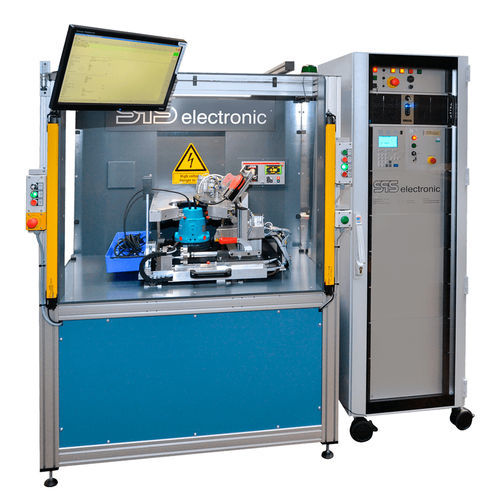

In der Aufnahme für den Pumpenfuß wurden verschiedene Aussparungen vorgesehen, so dass mehrere Pumpentypen ohne Umbau des Prüfsystems geprüft werden können. Dabei ist gewährleistet, dass sich bei allen Pumpentypen der eigentliche Pumpenkörper auf der selben Höhe befindet und somit eine automatische Fixierung und Kontaktierung möglich ist. Der Schukostecker wird in eine Klemmvorrichtung eingespannt, in der er gleichzeitig abgedichtet und elektrisch kontaktiert wird.
