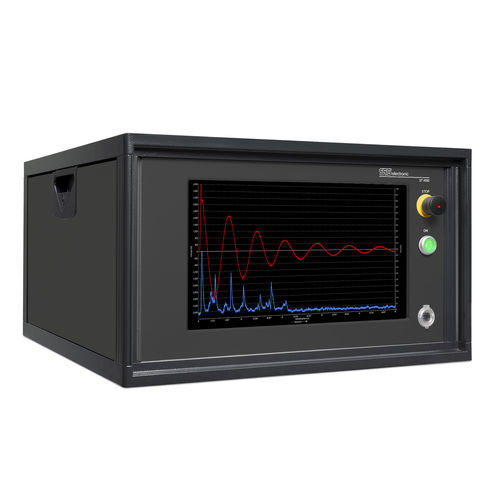

Isolationstester ST 4000A

HochspannungÜberspannungfür Elektrogeräte

• Tischgerät 19" / 6 HE • Stoßspannungsprüfung: 100 - 6.000 V • Stoßkapazität: 18 nF, optional: 40 nF, 100 nF, 200 nF • Auswerteverfahren: Fehlerfläche, Differenzfehlerfläche, Toleranzbandverfahren • Hochspannungsprüfung DC: 100 - 6.000 V / 10 mA • Isolationsmessung DC: 100 - 6.000 V / 10 GΩ/kV • Widerstandsmessung (optional): 20 mΩ bis 200 kΩ, max. 1A • Interne Matrix: 4 Phasen + PE, 4-Leiter Wickelgüter wie Statoren, Spulen oder Transformatoren können mit dem neuen Stoßspannungsprüfgerät ST 4000A präzise und komfortabel untersucht werden. Windungsschlüsse und Isolationsfehler innerhalb einer Wicklung können so bereits erkannt werden, bevor sich der Fehler auf den Prüfling auswirkt. Ausfälle von Elektromotoren und damit verbundene Rückrufe können so vermieden werden. Betrieben wird das Prüfgerät mit einem internen Windows PC und der einfach zu bedienenden Datenerfassungssoftware DAT 3805. Somit sind der Prüfplanerstellung und Ergebnisspeicherung keine Grenzen gesetzt. Eine Netzwerkeinbindung ist kein Problem, da das verwendete Embedded Windows 10 IoT Enterprise 2019 LTSC regulär mit Sicherheitsupdates versorgt werden kann. Die Prüfabläufe können beliebig gestaltet und anschließend automatisch durchgeführt werden. Über die externe Einspeisemöglichkeit können weitere Prüf- und Messgeräte aus dem Hause SPS electronic einfach eingebunden werden. Ohne weiteren Platzbedarf kann das Prüfgerät um eine hochpräzise Widerstandsmessung erweitert werden. Der intern verbaute Stoßkondensator hat 18 nF und ist somit gemäß EN 50191 ohne weitere Sicherheitsmaßnahmen betreibbar.
