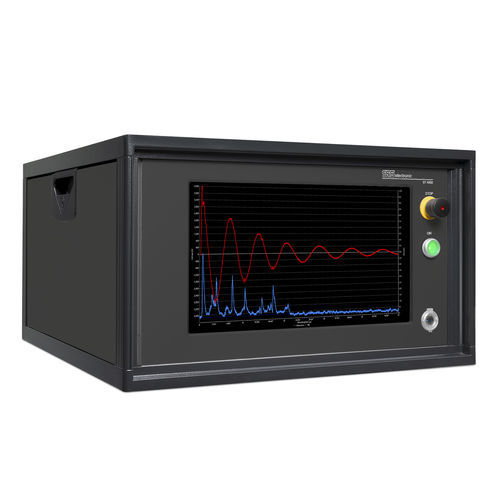

Teilentladungstester ST 4000B

IsolationHochspannungWiderstand

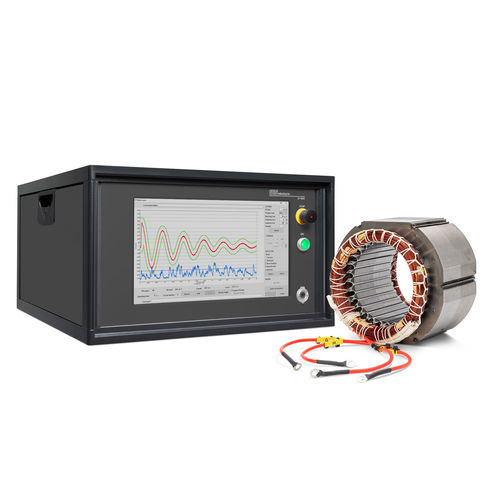

• Tischgerät 19" / 6 HE • Stoßspannungsprüfung: 100 - 6.000 V • Messung Teilentladung gemäß IEC 61934 • Stoßkapazität: 18 nF, optional: 40 nF, 100 nF, 200 nF • Auswerteverfahren: Fehlerfläche, Differenzfehlerfläche, Toleranzbandverfahren  • Hochspannungsprüfung DC: 100 - 6.000 V / 10 mA  • Isolationsmessung DC: 100 - 6.000 V / 10 GΩ / kV  • Widerstandsmessung (optional): 20 mΩ bis 200 kΩ, max. 1A  • Bewertung der Ein- und Aussetzspannungen (PDIV, RPDIV, PDEV & RPDEV)  • Interne Matrix: 4 Phasen + PE, 4-Leiter Wickelgüter wie Statoren, Spulen oder Transformatoren können mit dem neuen Stoßspannungsprüfgerät ST 4000B präzise und komfortabel untersucht werden. Windungsschlüsse und Isolationsfehler innerhalb einer Wicklung können so bereits erkannt werden, bevor sich der Fehler auf den Prüfling auswirkt. Ausfälle von Elektromotoren und damit verbundene Rückrufe können so vermieden werden. Garantierte Teilentladungsfreiheit der Prüf-, Schalt- und Verbindungstechnik über den kompletten Spannungsbereich des Prüfgerätes.  Betrieben wird das Prüfgerät mit einem internen Windows PC und der einfach zu bedienenden Datenerfassungssoftware DAT 3805. Somit sind der Prüfplanerstellung und Ergebnisspeicherung keine Grenzen gesetzt. Eine Netzwerkeinbindung ist kein Problem, da das verwendete Embedded Windows 10 IoT Enterprise 2019 LTSC regulär mit Sicherheitsupdates versorgt werden kann. Die Prüfabläufe können beliebig gestaltet und anschließend automatisch durchgeführt werden.
