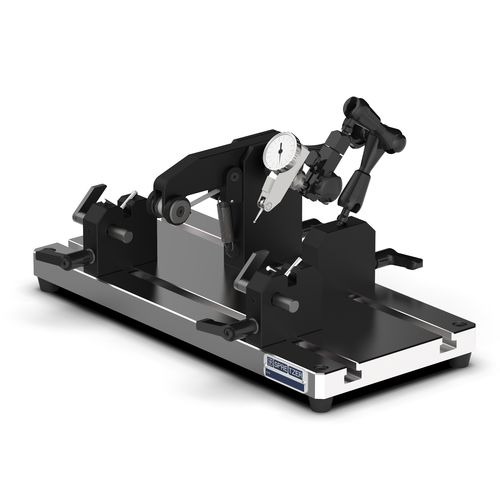

Rundlaufprüfgerät RPGP

manuellfür Teile

Das Rundlaufprüfgerät RPGP eignet sich zur Prüfung der Konzentrizität von runden Werkstücken mit einem Durchmesser bis 26 mm. Die zwei Auflageprismen mit Hartmetall-Auflagen, die Andrückeinheit und die Gelenkarme mit Messmittelaufnahme sind auf der Grundplatte stufenlos verschiebbar. Eines der beiden Auflageprismen ist in der Höhe verstellbar. Somit ist eine universelle Nutzung bei unterschiedlichen Werkstückgeometrien möglich. Durch den Prismenwinkel von 108° können auch polygonartige Teile geprüft werden. Vorteile auf einen Blick Ausführung: Gehärtete und geschliffene Grundplatte Zwei verschiebbare Prismenböcke mit Klemmhebel und jeweils zwei HM-Werkstückauflagen Universalanschlag, der plangenau und rechtwinklig zu den Prismen montiert werden kann Werkstoff: Stahl, brüniert Im Lieferumfang enthalten: 1 Rundlaufprüfgerät RPGP 1 Grundplatte mit T-Nuten 2 Prismenböcke 108° 1 Werkstückanschlag 1 Andrück- bzw. Antriebseinheit 1 Gelenkarm mit Messmittelaufnahme Ohne Messuhr Optionen: Prismenbock höhenverstellbar Gelenkarm mit Messmittelaufnahme Elektronischer Längenmesstaster mit Halter, Auswerteeinheit und Software
