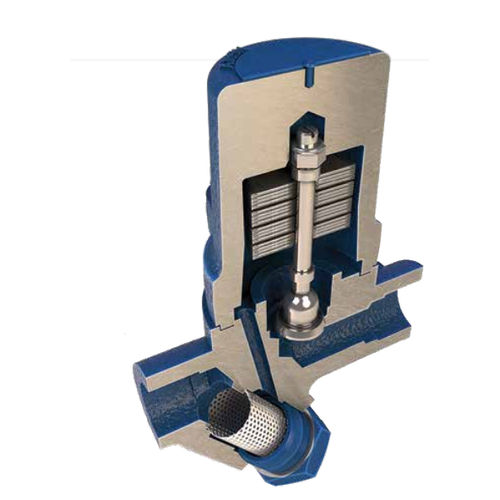

Kondensatableiter SM

automatischthermostatischBimetall

Thermostatische Kondensatableiter Wie ein bimetallischer thermostatischer Kondensatableiter funktioniert 1. Bei der Inbetriebnahme ist das Bimetallelement entspannt und das Ventil geöffnet. Gekühltes Kondensat und Luft werden sofort abgeführt. 2. Das durch den Kondensatableiter fließende heiße Kondensat erwärmt das Bimetallelement, wodurch es das Ventil zum Sitz hin zieht. 3. Wenn das heiße Kondensat abgelassen wird und sich der Dampfsättigungstemperatur nähert, schließt das Bimetallelement das Ventil. Wenn kein Durchfluss durch den Ableiter stattfindet, kühlt das das Element umgebende Kondensat ab, wodurch es sich entspannt und der Druck im Vorstrom das Ventil öffnet. Das Kondensat wird abgeführt und der Zyklus wiederholt sich. Merkmale und Vorteile: - Kondensat wird bei einer Temperatur unterhalb der Dampfsättigungstemperatur abgeführt, wodurch die fühlbare Wärme im Kondensat genutzt und die Entspannungsdampfverluste reduziert werden - Entlädt automatisch Luft und andere nicht kondensierbare Gase, um ein schnelles Aufwärmen der Anlage zu unterstützen - Die Bimetallelemente können über einen großen Dampfdruckbereich arbeiten, ohne dass eine Einstellung vor Ort erforderlich ist - Beständig gegen Wasserschlag und Frost - Die SMC32-Serie hat eine Zwei-Schrauben-Abdeckung, um die Handhabung zu erleichtern.
