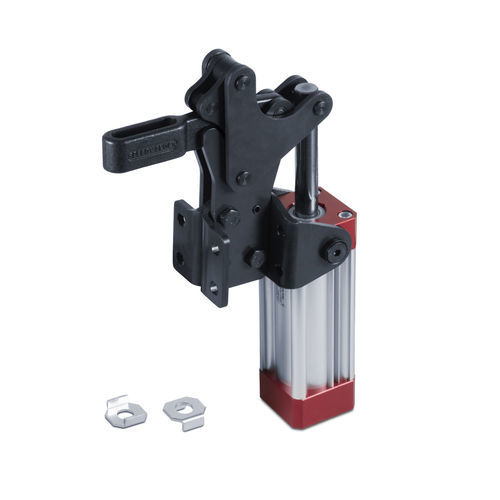

Pneumatischer Schnellspanner LPV

vertikalStahlfür schwere Lasten

Kniehebelspanner Form LPV Kniehebelspanner - Serie Pneumatik *** Neu *** Drehzapfen und Buchsen: Gehärteter und geschliffener Stahl. Klemmhebel: Heißgeformter Phosphatstahl, Ösenform zum Einsetzen der Spindel (separat zu bestellen - siehe Zubehör). Pneumatischer Zylinder: Aluminium, magnetischer Typ, mit pneumatischer Bremse im Hinterkopf. Betriebsdruck: 10 bar. Maximale Temperatur: 80°C. Eigenschaften und Anwendungen: Diese Werkzeuge werden im Allgemeinen bei Spannarbeiten mit mittleren und schweren Lasten, bei Schweißmasken, Tischlerarbeiten, Formen und überall dort eingesetzt, wo große Spannkräfte und starke Wiederholbarkeit der Bewegungen erforderlich sind. Merkmale und Anwendungen: Für den ordnungsgemäßen Betrieb des Zylinders wird eine Filter-Schmiermittel-Reduziereinheit empfohlen. Um eine lange Lebensdauer der mechanischen Teile zu gewährleisten, ist es ratsam, mit geeigneten Durchflussreglern ausgestattet zu sein und die Geschwindigkeit der Bewegungsausführung ausgehend von einer niedrigen Geschwindigkeit und einer allmählichen Erhöhung des Luftstroms zu kalibrieren. Die in der Tabelle angegebenen Werte der Spannkraft Fs wurden bei einem Druck von 10 bar ermittelt. Bei der Montage wird ein Spezialfett zwischen die Kontaktflächen eingebracht. Zubehör (separat zu bestellen): - Spindeln - Sicherheitssensor Typ AU570
