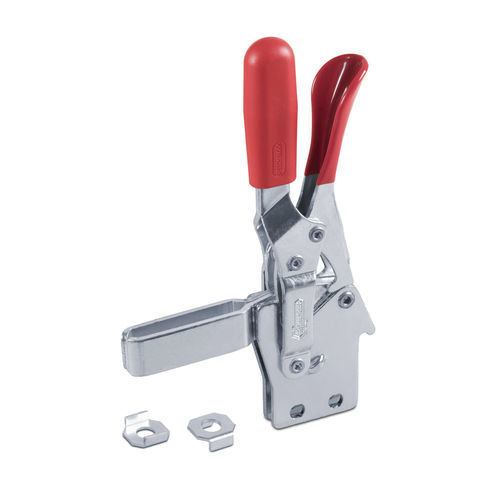

Kipphebelschelle Form BL
Auch in Edelstahl erhältlich
Material:
Verzinkter Stahl (BL) oder rostfreier Stahl AISI 304 (BLX).
Vernietete Drehzapfen:
Verzinkter Stahl (BL) oder rostfreier Stahl AISI 304 (BLX).
Tragende Buchsen:
Gehärteter und geschliffener verzinkter oder rostfreier Stahl.
Handgriff:
Rotes Polyurethan; beständig gegen Öle, Fette und andere chemische Stoffe.
Ausführungen:
- BL/BLX: offener Klemmhebel mit zwei gefalteten Unterlegscheiben, im Lieferumfang enthalten.
Sicherheitshebel:
Verzinkter Stahl (BL) oder Edelstahl AISI 304 (BLX), rote PVC-Beschichtung.
Eigenschaften und Anwendungen:
Der Sicherheitshebel sorgt für eine perfekte Verankerung des Geräts, auch in geöffneter Position, und verhindert ein versehentliches Öffnen durch Vibrationen oder Stöße (siehe Abbildung 01).
Das Öffnen des Werkzeugs erfordert eine mechanische Betätigung durch den Bediener, um das Rückhaltesystem zu entriegeln.
Beim Schließen wird der Klemmhebel seitlich geführt, um eine größere Stabilität gegen eventuelle Querbelastungen zu gewährleisten.
Die Bewegung der Hebel wurde so konzipiert, dass die Sicherheit der Finger des Bedieners gewährleistet ist und diese bei der Bewegung des Werkzeugs nicht gequetscht werden können.
Die Kontaktflächen sind mit einem Spezialfett versehen, um die Reibung zu verringern und die Bewegung reibungsloser zu gestalten.
Zubehör:
- Spindeln
- Hebeltraversen für BL/BLX
- Sicherheitssensor-Kit
---
