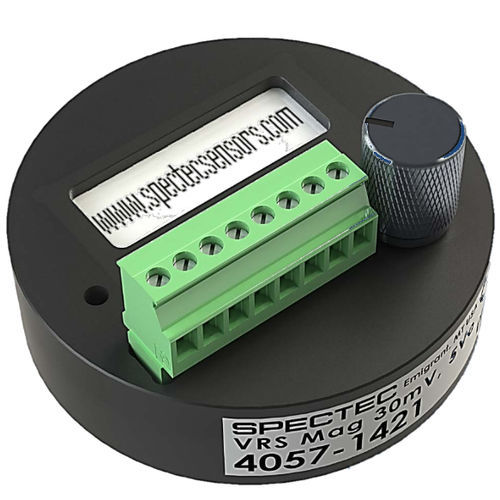

Digitaler Signalwandler 4057

All-in-One

Digitale Skalierer werden verwendet, um einen einzelnen Multiplikator oder einen einzelnen Divisor (K-Faktor) auf ein frequenzbasiertes Signal anzuwenden, um die Frequenz anzupassen. Signale von variablen Reluktanz- oder HF-Wirbelstromsensoren können mit den entsprechenden Optionen direkt übernommen werden. Alle Modelle akzeptieren ein digitales Signal von Hall-Effekt-Sensoren sowie von Signalverstärkern. Beim Modell 4057 kann eine breite Palette von ganzzahligen Werten zur Multiplikation oder Division verwendet werden. Dieses Modell bietet auch die Möglichkeit, sowohl FTC- als auch FTV-Umwandlungsschaltungen (z. B. 4-20 mA oder 0-10 V Analogausgangssignale) als Ausgangssignal zu verwenden. Das Modell 4057D kann mit einem kleineren Bereich von Dezimalwerten multiplizieren (von .001 bis 100, mit bis zu drei Dezimalstellen). Dieses Modell kann nur ein digitales Ausgangssignal erzeugen. Alle Einstellungen können über ein integriertes LCD-Display angepasst und die aktuellen Messwerte angezeigt werden. Erhältlich in einem Puck-Gehäuse, das in Schaltschränken oder Kabelkanalgehäusen montiert werden kann. Der 4057 ist ein benutzerprogrammierbarer Impulsvervielfacher, -teiler oder K-Faktor-Skalierer. Ein optionaler Analogausgangswandler kann integriert werden, der keine externe Prüfausrüstung für die Einrichtung erfordert. Die Ausgangsmodi werden schnell über einen hintergrundbeleuchteten LCD-Bildschirm und einen Druckknopf ausgewählt. Es sind Modelle für Eingänge von magnetischen VRS, RF, digital verstärkten Tonabnehmern, Näherungssensoren/-schaltern und anderen Rechteckwellenquellen erhältlich. Abnehmbare Klemmenblöcke können werkseitig für die Rückwand- oder Schalttafelmontage konfiguriert werden. Die Eingangsfrequenz kann entweder mit einer vom Benutzer wählbaren ganzen Zahl multipliziert oder geteilt werden. Der optionale Analogausgang kann entweder ein Spannungs- oder ein Stromsignal liefern, wobei sowohl der minimale als auch der maximale Sollwert einstellbar sind.
