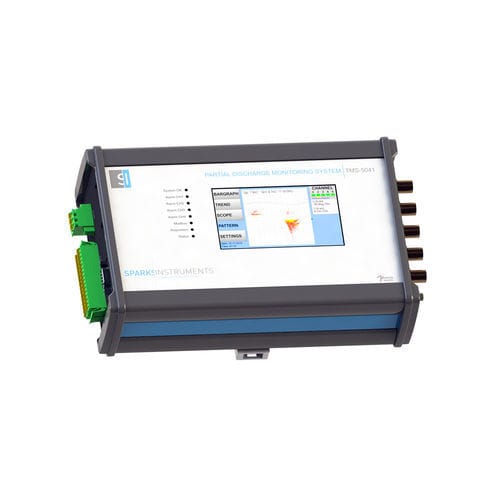

Tragbarer Teilentladungs-Monitor TMS-5041

Das Basic TMS-5041 ist ein vierkanaliges Teilentladungs-Trending-System mit einem Echtfarben-LCD, das alle notwendigen Informationen für die Inbetriebnahme und Überwachung von Hochspannungsanlagen anzeigt. Der Noise-Gating-Kanal und der variable LP-Filter trennen das Rauschen von den tatsächlichen Teilentladungssignalen. Die tatsächlichen Teilentladungspegel für jeden einzelnen Kanal (Phase) werden in einem Balkendiagramm angezeigt, und die Echtzeit-Teilentladungsaktivitäten werden in der Oszilloskopansicht und durch ein farblich aufgelöstes Phasenmuster dargestellt. Die Touch-Funktionalität des LCD-Displays ermöglicht es dem Benutzer, Alarme und Parameter einzustellen und die Teilentladungssignale zu speichern und zu visualisieren, ohne einen zusätzlichen Computer verwenden zu müssen. Acht optionale 4-20mA-Eingangskanäle sind vorhanden, um zusätzlich zu den Teilentladungssignalen die Betriebsbedingungen der Maschine wie MW, MVA und Temperaturen aufzuzeichnen. Die optionale Modbus RTU-Schnittstelle ermöglicht eine einfache Integration in ein bestehendes SCADA/DCS-System. Individuelle 4-20mA- und Relaisausgänge pro Kanal sind verfügbar. Dies macht das Basic TMS-5041 zu einem kostengünstigen Teilentladungsüberwachungssystem für die Festinstallation mit manueller Datenaufzeichnung. Online: Das Basic TMS-5041 arbeitet mit Sensoren, die einmalig während eines geplanten Wartungsfensters installiert werden. Die Informationen werden erfasst, während die Maschine während des normalen Betriebs an das Stromnetz angeschlossen ist.
