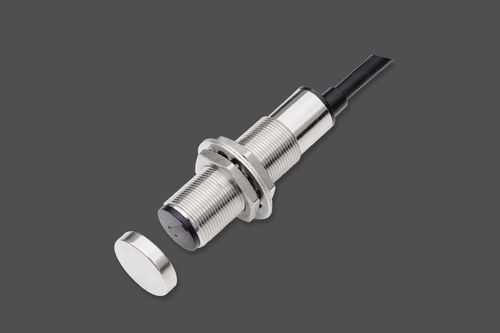

Linearer Geschwindigkeitssensor SPH318

Hall-EffektkompaktIP65

Der positive und umgekehrte tachometrische Transduziervorgang der Serie SPH318 wird durch das Hall-Prinzip erfasst, bei dem nur zwei entsprechende Magnete an der Achse und am Rad befestigt werden müssen (zwei Magnete sind symmetrisch verteilt, und der N-Pol des einen Magneten muss dem Sensor zugewandt sein, und der S-Pol des anderen Magneten muss dem Sensor zugewandt sein), und der Pfeil der Erfassungsfläche der Sensorsonde muss dem Bogen der Magnetrotation zugewandt sein. Wenn sich das Rad oder die Achse dreht, fegt der Magnet die Sensorsonde entlang der Pfeilrichtung, Zeile 2 (blaue Linie) gibt ein positives Rotationssignal (niedriger Pegel) aus, Zeile 4 (weiße Linie) gibt ein positives Rotationsgeschwindigkeits-Impulssignal aus; umgekehrt gibt Zeile 2 (blaue Linie) ein Rückwärtsrotationssignal (hoher Pegel) aus, Zeile 4 (weiße Linie) gibt ein Rückwärtsrotationsgeschwindigkeits-Impulssignal aus. Merkmale: - Starke Anti-Interferenz-Fähigkeit, gute Frequenz-Charakteristik und in der Lage, kontinuierliche Messungen durchzuführen - Kompakte Größe, einfache Struktur, kein Kontakt, kleines Anlaufmoment Anfrage Soway Außenabmessungen - Großer Betriebstemperaturbereich Anwendungen: - Rotationsüberwachung von Nutzfahrzeugen aus Beton - Messung der Drehgeschwindigkeit von Maschinen und Anlagen - Messung der Rotationsgeschwindigkeit von Baumaschinen - Erfassung der Motordrehzahl
